1、测试简介
  当荧光灯灯具是启动器开关工作型的,需要测试其插入损耗。并应符合标准GB/T 17743/CISPR 15的限值要求,频率范围:150kHz~1605kHz。插入损耗通过比较电压U1和电压U2得到,公式:20lg dB,其中U1由转换器的输出端子连接到测量网络的端子之间测量得到;U2是将转换器通过灯具连接到测量网络测量得到。

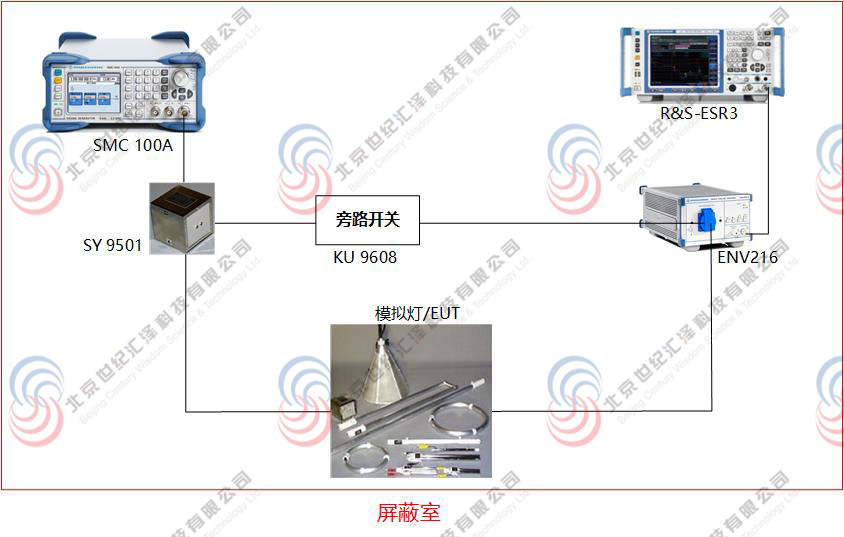

2、系统连接图



3、典型配置

插入损耗测试系统

序号

产品

说明

品牌

1

ESR3

EMI全兼容测试接收机,频率范围9 kHz~3.6GHz

Rohde&Schwarz/德国

2

ENV216

2线人工电源网络,9kHz~30MHz,最大电流16安培

Rohde&Schwarz/德国

3

SMC 100A

信号源,频率范围9kHz~1.1GHz

Rohde&Schwarz/德国

4

KU9608

非对称旁通开关(EN55015 插入损耗测量专用)

Schwarzbeck/德国

5

SY 9501

低电容平衡/不平衡转换器,50欧姆到150欧姆,依据CISPR 15(EN 55015)

Schwarzbeck/德国

6

Conical Cover

锥形罩,为E27灯头设计,依据CISPR 15图7b

Schwarzbeck/德国

7

模拟灯

双端、单端、直管、环形、U型….

Schwarzbeck/德国

8

SR

屏蔽室,尺寸可根据客户现场定制

Frankonia/德国
