射频电磁场辐射抗扰度

射频电磁场辐射抗扰度

  • 分类:民用EMS
  • 发布时间:2020-05-06 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  射频电磁场辐射抗扰度试验用来模拟设备遭受射频辐射干扰的情形,尤其是模拟设备周围人员在使用移动电话时可能对设备带来的影响。尽管单个手机的功率并不大,但由于距离近,有可能造成局部场强很高的情况。其他如无线电台、电视发射台、移动无线电发射机、各种工业电磁辐射源,以及电焊机、可控硅整流器、荧光灯等在工作时也会对设备产生辐射现象。最新标准所规定的频率范围为80MHz~6GHz;测试场强在1~30V/m之间。

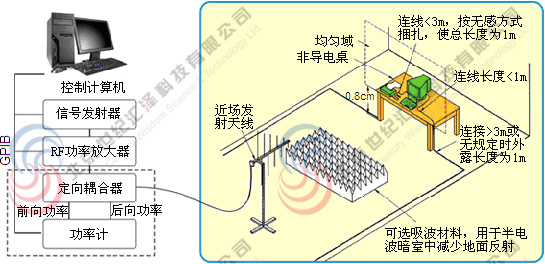

2、系统连接图

3、典型配置

射频辐射抗扰度测试系统【依据IEC 61000-4-3/GB/T 17626. 3】

序号

产品

说明

品牌

1

SMB100B

信号源主机,频率选件SMB-B106,9kHz~6.0GHz

Rohde&Schwarz/德国

2

NRP 6AN

功率计,8KHz-6GHz

Rohde&Schwarz/德国

3

BBA150-BC500

功率放大器,500瓦,80MHz-1GHz含定向耦合和控制接口

Rohde&Schwarz/德国

4

HL046E

高增益对数周期天线,80MHz-3GHz

Rohde&Schwarz/德国

5

EFS-10

场强探头组,10kHz-9.25GHz,0.5-500V/m

Frankonia/德国

6

EMC32-S

EMS测试软件,含有license

Rohde&Schwarz/德国

7

EMS-TAB

EMS测试环境,包含2.0*1.0*0.8m实木测试桌、1.0*1.0*0.1绝缘支撑等

世纪汇泽/中国

8

SAC 3

3m法电波暗室,尺寸可根据客户现场定制

Frankonia/德国
