射频场感应的传导骚扰抗扰度

射频场感应的传导骚扰抗扰度

  • 分类:民用EMS
  • 发布时间:2020-05-06 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  对于低频(150kHz-80MHz/230MHz)的射频信号,由于其波长比EUT尺寸要长得多,EUT的互连电缆(包括电源线和信号线)比EUT本身更容易成为天线而接收电磁场,因此射频抗扰度试验的低频部分,采用传导测试量方式更直接。注入方式有CDN直接容性耦合注入、电磁钳注入、电流钳注入和直接注入法。



传导抗扰度测试系统原理框图



2、系统连接图-一体机方案A

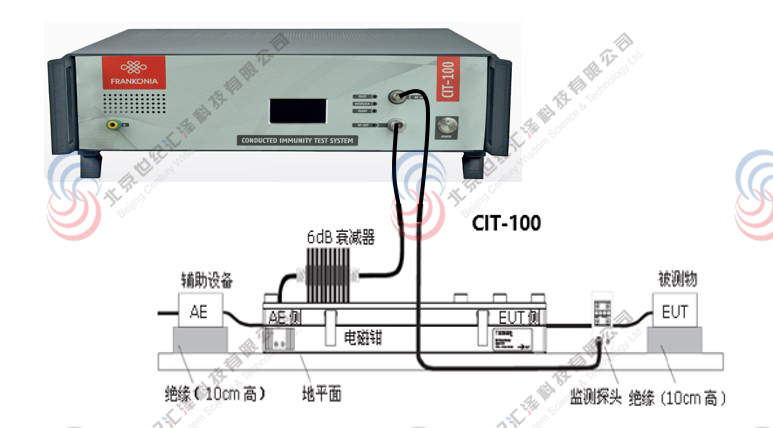

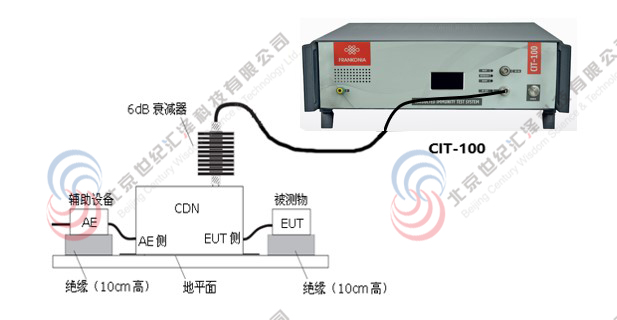

                                                CDN测试布置示意图                                                                                       电磁钳测试布置示意图



3、典型配置-一体机方案A

射频传导抗扰度测试系统【依据IEC 61000-4-6/GB T 17626. 6】

序号

产品

说明

品牌

1

CIT-100

一体化传导抗扰度测试系统;频率范围:10kHz~400MHz,分辨率: 1Hz;功率放大器输出功率:75W,100KHz~400MHz;集成的系统包括:信号发生器、调制发生器、功率放大器、电压表、定向耦合器及2通道功率计用于测量前向及后向功率、电缆套件、符合EN 61000-4-6的控制软件

Frankonia/德国

2

DAM 75W

衰减器套件,包括1个6 dB/75 W衰减器,1根射频电缆BNC (m) - N (m),一个适配器BNC(f) - N (m)

Frankonia/德国

3

CDN M2+M3

适用于单相电源线, 16 A, 频率范围: 150kHz~300 MHz,2/3线可切换,最大电流: 16A,最大电压: AC 250V DC 400V,接头: 4mm安全香蕉头

Frankonia/德国

4

CDN M5/32

适用于三相五线电源线32A,频率范围:150 kHz~230 MHz, 线数:5,最大电流:32 A,最大电压:AC 250 V,接头:4 mm 安全香蕉头

Frankonia/德国

5

CDN M5/100-HV

耦合去耦网络,适用于电源线,频率范围:150 kHz~80 MHz, 线数:5,最大电流:100 A, 最大电压:600 VAC,接头:6 mm 安全香蕉头

Frankonia/德国

6

EMCL

电磁注入钳,最大直径:20mm,接口:N-female,最大射频输入功率:

150KHz~100MHz:100W max. 15min.

100MHz~230MHz:100W  max. 5min.

230MHz~1000MHz:50W max. 3min.

Frankonia/德国

7

EMS-TAB

EMS测试环境,包含测试桌、水平耦合板、绝缘支撑等。具体包括2.02*1.02*0.8m实木测试桌一张,2.0*1.0m*1.2mm厚度镀锌钢板一张;3m*2m,厚度:1.2mm,铰链连接地面参考板一套;2米铜编织带接地线1根;接地铜鼻子2个;M8翼型螺母、螺栓(长25mm)、平垫片4套;EPE珍珠棉110*50*5cm 两张

世纪汇泽/中国

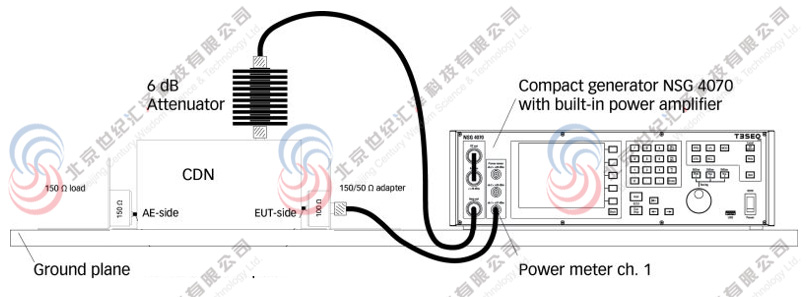

4、系统连接图-一体机方案B

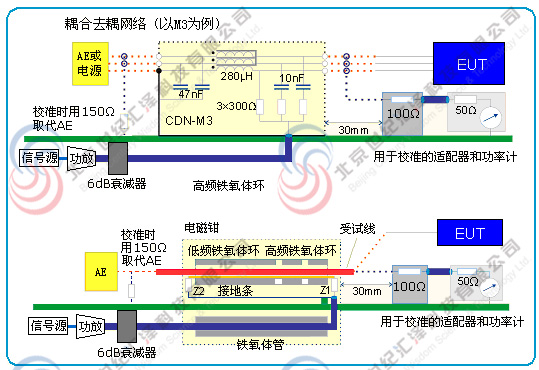

CDN校准布置示意图






电磁钳校准布置示意图



5、典型配置-一体机方案B

射频传导抗扰度测试系统【依据IEC 61000-4-6/GB T 17626. 6】

序号

产品

说明

品牌

1

NSG 4070C-80

传导抗扰度测试系统,内置信号源(4kHz~1GHz)、功率计、功率放大器(80W,150kHz~230MHz),包含控制软件,以及电缆。

TESEQ/德国

2

DAM 75W

衰减器套件,包括1个6 dB/75 W衰减器,1根射频电缆BNC (m) - N (m),一个适配器BNC(f) - N (m)

Frankonia/德国

3

CDN M2+M3

适用于单相电源线,16 A, 频率范围:150kHz~300 MHz,2/3线可切换,最大电流:16A,最大电压: AC 250V DC 400V,接头:4mm安全香蕉头

Frankonia/德国

4

CDN M5/32

适用于三相五线电源线32A,频率范围:150 kHz~230 MHz, 线数:5,最大电流:32 A,最大电压:AC 250 V,接头:4 mm 安全香蕉头

Frankonia/德国

5

CDN M5/100-HV

耦合去耦网络,适用于电源线,频率范围:150 kHz~80 MHz, 线数:5,最大电流:100 A, 最大电压:600 VAC,接头:6 mm 安全香蕉头

Frankonia/德国

6

EMCL

电磁注入钳,最大直径: 20mm,接口: N-female,最大射频输入功率:

150KHz~100MHz: 100W max.15 min.

100MHz ~230MHz: 100W  max.5 min.

230MHz~1000MHz:  50W max. 3 min.

Frankonia/德国

7

EMS-TAB

EMS测试环境,包含测试桌、水平耦合板、绝缘支撑等。具体包括2.02*1.02*0.8m实木测试桌一张,2.0*1.0m*1.2mm厚度镀锌钢板一张;3m*2m,厚度:1.2mm,铰链连接地面参考板一套;2米铜编织带接地线1根;接地铜鼻子2个;M8翼型螺母、螺栓(长25mm)、平垫片4套;EPE珍珠棉110*50*5cm 两张

世纪汇泽/中国

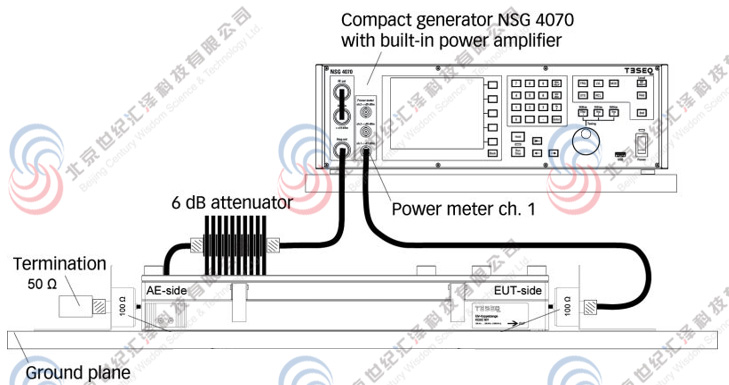

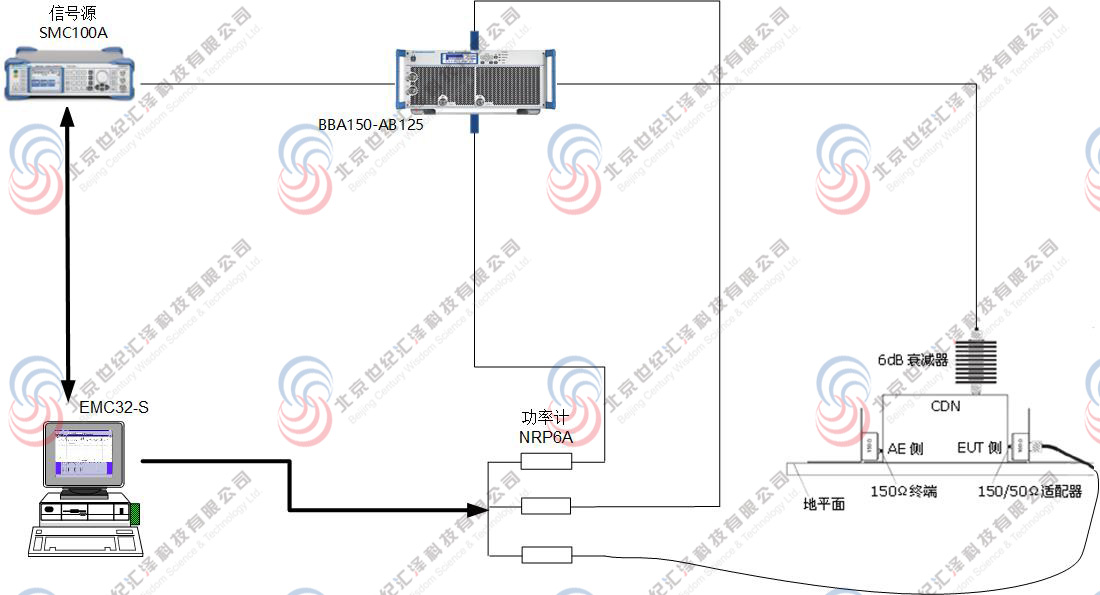

6、系统连接图-分体机方案





测试校准连接示意图-CDN



7、典型配置-分体机方案

射频传导抗扰度测试系统【依据IEC 61000-4-6/GB T 17626. 6】

序号

产品

说明

品牌

1

SMC100A

信号源主机,频率选件SMC-B101,9kHz~1.1GHz

Rohde&Schwarz/德国

2

NRP 6AN

功率计,8KHz~6GHz

Rohde&Schwarz/德国

3

BBA150-AB125

功放,4kHz~400MHz,125W

Rohde&Schwarz/德国

4

EMC32-S

EMS测试软件,含有license

Rohde&Schwarz/德国

5

CDN M2+M3

适用于电源线,16 A,频率范围:150kHz~300 MHz,2/3线可切换,最大电流:16A,最大电压:AC 250V DC 400V,接头:4mm safety banana jack

Frankonia/德国

6

EMCL

电磁注入钳,最大直径: 20mm,接口:N-female,最大射频输入功率:

150KHz~100MHz: 100W max. 15min.

100MHz~230MHz: 100W  max. 5min.

230MHz~1000MHz:  50W max. 3min.

Frankonia/德国

7

EMS-TAB

EMS测试环境,包含测试桌、水平耦合板、绝缘支撑等。具体包括2.02*1.02*0.8m实木测试桌一张,2.0*1.0m*1.2mm厚度镀锌钢板一张;3m*2m,厚度:1.2mm,铰链连接地面参考板一套;2米铜编织带接地线1根;接地铜鼻子2个;M8翼型螺母、螺栓(长25mm)、平垫片4套;EPE珍珠棉110*50*5cm 两张

世纪汇泽/中国
