工频磁场抗扰度

工频磁场抗扰度

  • 分类:民用EMS
  • 发布时间:2020-05-06 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  对于低频(150kHz~80MHz/230MHz)的射频信号,由于其波长比EUT尺寸要长得多,EUT的互连电缆(包括电源线和信号线)比EUT本身更容易成为天线而接收电磁场,因此射频抗扰度试验的低频部分,采用传导测试量方式更直接。注入方式有CDN直接容性耦合注入、电磁钳注入、电流钳注入和直流注入法。

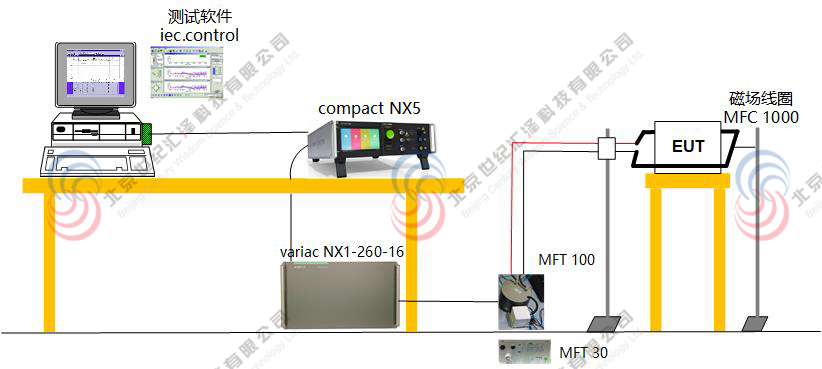

2、系统连接图

3、典型配置

工频磁场抗扰度测试系统【依据IEC 61000-4-8/GB T 17626. 8】

序号

产品

说明

品牌

1

Compact NX5

超小型传导抗干扰信号模拟器,包含电快速瞬变脉冲群模块EFT/N5,浪涌模块VCS/N5及通讯波浪涌模块Tsurge5,电源故障模块PFS/N5及符合ANSI标准的单相300V/16A耦合/去耦网络

EMTEST/瑞士

2

variac NX1-260-16

0-280V/16A自动调压器

EMTEST/瑞士

3

MFC1000

磁场线圈,1mx1m,符合EN 61000-4-8及IEC 61000-4-9标准

EMTEST/瑞士

4

MFT30

用于磁场线圈的电流互感器0-30A(短时50A)

EMTEST/瑞士

5

MFT100

用于磁场线圈的电流互感器,连续100A(短时1000A)

EMTEST/瑞士

6

iec.control

可控制一台测试设备的远程控制及报告生成软件,适用于 UCS、EFT、VCS、PFS、TSS 等测试设备

EMTEST/瑞士

7

EMS-TAB

EMS测试环境,包含测试桌、水平耦合板、绝缘支撑等。具体包括2.02*1.02*0.8m实木测试桌一张,2.0*1.0m*1.2mm厚度镀锌钢板一张;3m*2m,厚度:1.2mm,铰链连接地面参考板一套;2米铜编织带接地线1根;接地铜鼻子2个;M8翼型螺母、螺栓(长25mm)、平垫片4套;EPE珍珠棉110*50*5cm 两张

世纪汇泽/中国
