对窄带辐射电磁能的抗扰性试验-电波暗室法

对窄带辐射电磁能的抗扰性试验-电波暗室法

  • 分类:汽车电子EMS
  • 发布时间:2020-05-08 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  在汽车/工程机械的电路设计中,所有的电路都是基于蓄电池进行供电,连接的方式为并联。电控部分主要包括控制器PLC、开关电源、继电器组、来自机械工程部分的传感器、操作台上的显示器、驾驶室中的GPS等,这些设备在工作的时候不可避免的会产生电磁骚扰,这些骚扰有可能会以传导的方式进行传播,也有可能会通过辐射的方式进行传播,在考虑如何抑制这些骚扰的同时,这些模块也需要同时考虑是否能够承受住来自其他设备/模块以及环境中的干扰,如射频辐射,保证自身能够正常工作。

  对于射频连续波抗扰度,考虑到低频对功率放大器的要求较高,出于成本及结果一致性等综合因素考虑,通常测试频段及实验方法如下:

  ISO 11452-2,ALSE自由场法,80MHz~18GHz;

  ISO 11452-3,TEM小室法,10KHz~200MHz;

  ISO 11452-4,BCI法,1MHz~400MHz;

  ISO 11452-5,Stripline带状线法,10KHz~400MHz;

  ISO 11452-7,BAN直接注入,250kHz~500MHz;

  ISO 11452-8,低频磁场抗扰度,15Hz~150KHz;

  ISO 11452-9,便携式发射机,26MHz~5.85GHz;

  ISO 11452-10音频扩展,15Hz~250KHz;

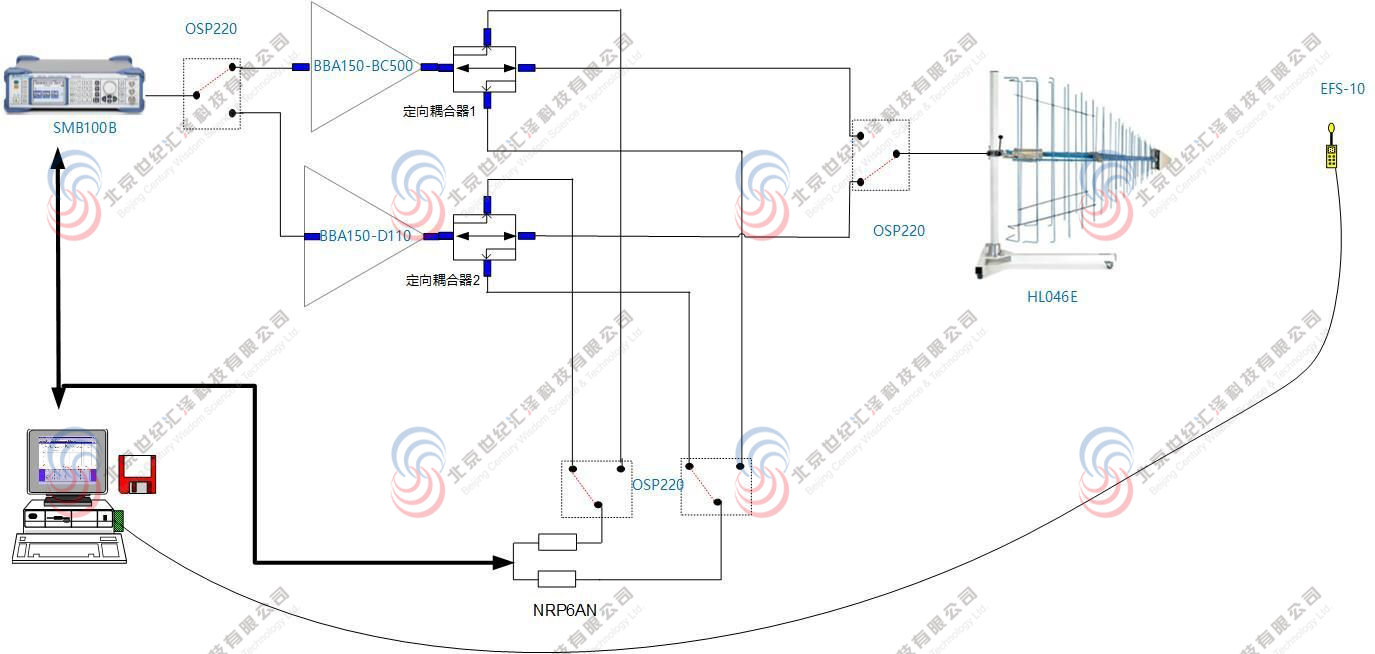

2、系统连接图



3、典型配置

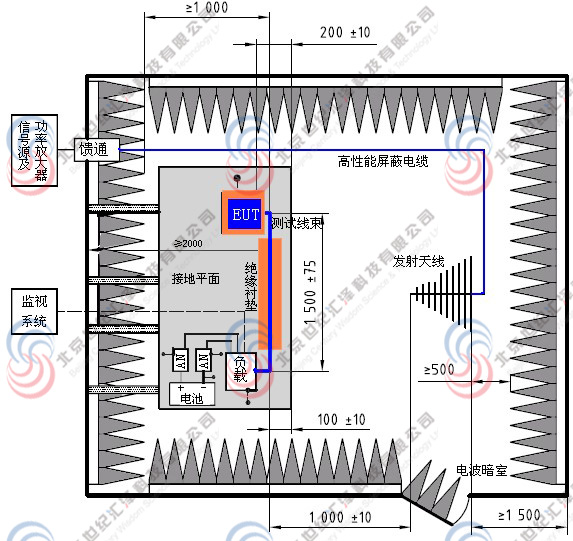

射频抗扰度-ALSE自由场法【依据GBT 33014.2/ISO 11452-2】

序号

产品

说明

品牌

1

SMB100B

信号源,9KHz~6GHz

Rohde&Schwarz/德国

2

OSP220

自动化RF开关控制单元,基本版背后带有3个控制卡槽,并带有2个可升级的卡槽

Rohde&Schwarz/德国

3

BBA150-BC500

单波段功放,80 MHz~1 GHz, 500 W, 风冷

Rohde&Schwarz/德国

4

BBA150-D110

单波段功放,0,69 GHz~3,2 GHz, 110 W, 风冷

Rohde&Schwarz/德国

5

NRP6AN

平均功率传感器, 8kHz~6GHz, 100pw~200mW, N(m)

Rohde&Schwarz/德国

6

HL046E

高增益对数周期天线,80MHz~3GHz

Rohde&Schwarz/德国

7

EFS-10

场强探头组,10kHz~9.25GHz,0.5~500V/m

Frankonia/德国

8

EMC32-S

EMS测试软件,含有license

Rohde&Schwarz/德国

9

ACTC

汽车零部件暗室,符合DIN/ISO 11452-2和EN 55025(CISPR 25)的要求

Frankonia/德国
