对窄带辐射电磁能的抗扰性试验-射频(RF)功率直接注入法

对窄带辐射电磁能的抗扰性试验-射频(RF)功率直接注入法

  • 分类:汽车电子EMS
  • 发布时间:2020-05-12 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  在汽车/工程机械的电路设计中,所有的电路都是基于蓄电池进行供电,连接的方式为并联。电控部分主要包括控制器PLC、开关电源、继电器组、来自机械工程部分的传感器、操作台上的显示器、驾驶室中的GPS等,这些设备在工作的时候不可避免的会产生电磁骚扰,这些骚扰有可能会以传导的方式进行传播,也有可能会通过辐射的方式进行传播,在考虑如何抑制这些骚扰的同时,这些模块也需要同时考虑是否能够承受住来自其他设备/模块以及环境中的干扰,如射频辐射,保证自身能够正常工作。

  对于射频连续波抗扰度,考虑到低频对功率放大器的要求较高,出于成本及结果一致性等综合因素考虑,通常测试频段及实验方法如下:

  ISO 11452-2,ALSE自由场法,80MHz~18GHz;

  ISO 11452-3,TEM小室法,10KHz~200MHz;

  ISO 11452-4,BCI法,1MHz~400MHz;

  ISO 11452-5,Stripline带状线法,10KHz~400MHz;

  ISO 11452-7,BAN直接注入,250kHz~500MHz;

  ISO 11452-8,低频磁场抗扰度,15Hz~150KHz;

  ISO 11452-9,便携式发射机,26MHz~5.85GHz;

  ISO 11452-10音频扩展,15Hz~250KHz;

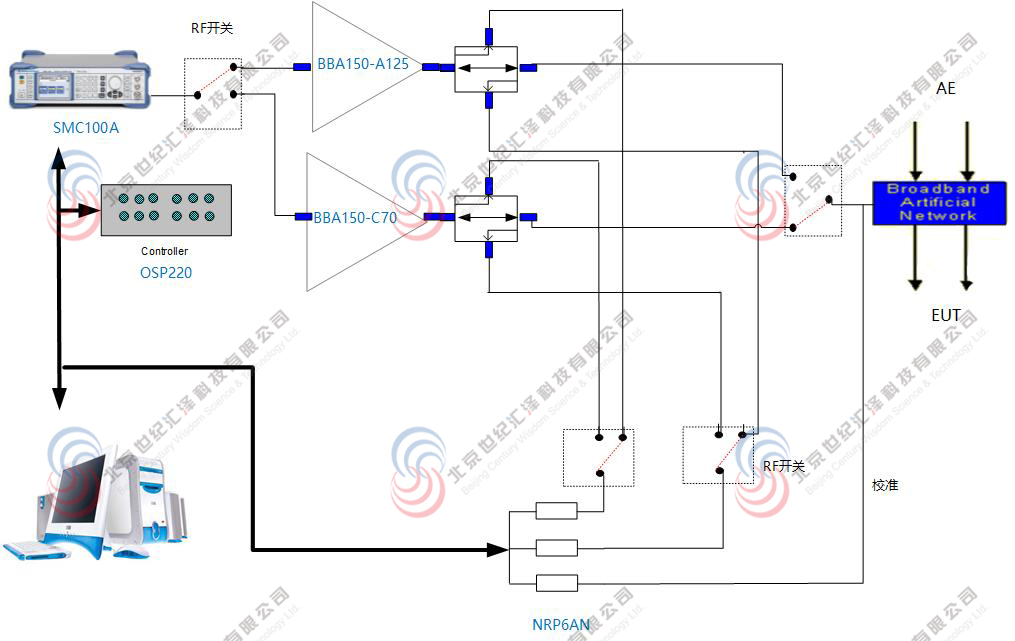

2、系统连接图



3、典型配置

射频抗扰度- BAN直接注入法【依据ISO 11452-7】

序号

产品

说明

品牌

1

SMC100A

信号源,9KHz~1.1GHz

Rohde&Schwarz/德国

2

BBA150-A125B70

单波段功放,9 KHz~250 MHz, 125 W, 风冷;80MHz~ 400 MHz, 70 W, 风冷

Rohde&Schwarz/德国

3

NRP6AN

平均功率传感器, 8kHz ~6GHz, 100pw~200mW, N(m)

Rohde&Schwarz/德国

4

BAN 8508

BAN宽带模拟网络 2 A - 8 A,根据标准ISO 11452-7 或 DC-10614

Schwarzbeck/德国

5

BAN 8530

BAN宽带模拟网络8 A - 30 A,根据标准ISO 11452-7 或 DC-10614

Schwarzbeck/德国

6

EMC32-S

EMS测试软件,含有license

Rohde&Schwarz/德国
