1、测试简介

  随着科技的发展,汽车电子化附加功能成为汽车发展的主轴之一,但同时也产生很多EMC的问题。车辆内无线电、通话系统、马达、音响、高速切换开关装置、主板上的微处理器均可能产生电磁干扰(EMI),加之许多重要的制动、传动、转向、监视等控制系统功能都已电子化,车辆安全行驶的性能也就与其工作的电磁环境密切联系了起来。那么首先需要考核的一个重要因素就是车辆在启动/行驶过程中,对周边环境不会造成电磁干扰(EMI)。EMI限值参照标准GB 34660/ CISPR 12,测试频段如下:

  30MHz~1000MHz,混合天线(双锥天线+对数天线)

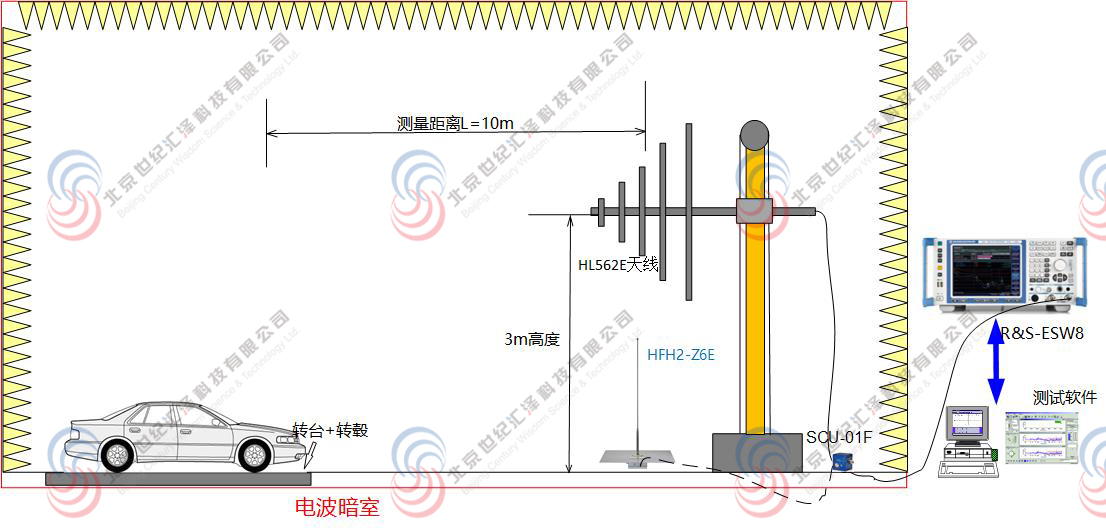

2、系统连接图

3、典型配置

辐射发射【依据GB 34660/ CISPR 12】

序号

产品

说明

品牌

1

ESW8

EMI全兼容测试接收机,频率范围1Hz~8GHz

Rohde&Schwarz/德国

2

EMC32

EMI测试软件,适用于所有民用标准/汽车标准/军用标准,软件需要配合key才能使用

Rohde&Schwarz/德国

3

SCU01F

前置预放,10M~1GHz,29dB增益

Rohde&Schwarz/德国

4

HL562E

高精度对数周期天线,30MHz~6GHz,主要用于EMI辐射测量,无线信号的长期监测

Rohde&Schwarz/德国

5

SAC10

10米法半电波暗室

Frankonia/德国
