CE106(10kHz~40GHz天线端口传导发射)

CE106(10kHz~40GHz天线端口传导发射)

  • 分类:军品EMI
  • 发布时间:2020-05-15 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  CE106(10kHz~40GHz天线端口传导发射)适用于发射机、接收机和放大器的天线端口,不适用于天线不能拆卸的设备。对于天线不能拆卸的设备,可用RS103替代CE106对发射状态的发射机和放大器进行试验,用RE102替代CE106对接收机、待发状态发射机和放大器的天线发射进行试验。

  本项目中有关发射状态部分的内容不适用于EUT发射信号带宽或基频的±5%频率范围(取大者)。依据EUT工作频率范围来确定试验的起始频率。试验上限频率为40GHz或EUT最高发射或接收频率的20倍,取小者。对于使用波导的设备,本项目不适用于频率低于0.8倍波导截止频率的频率范围。



2、系统连接图

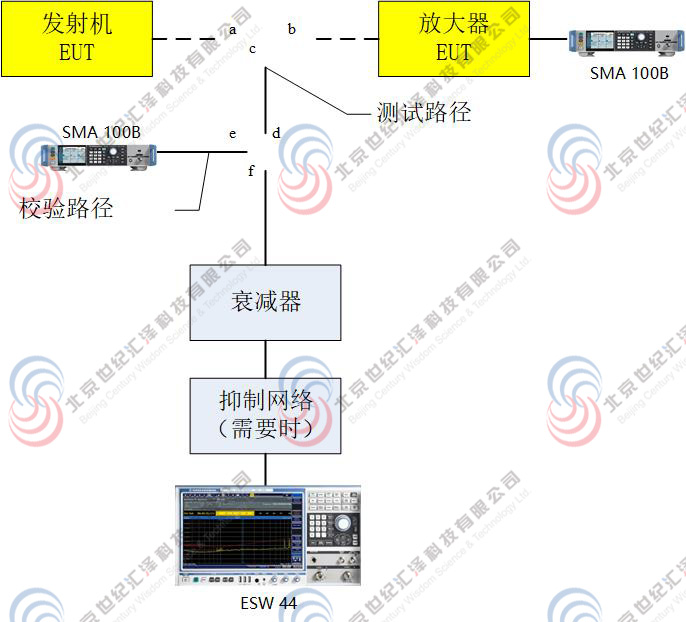

(1)小功率测试配置

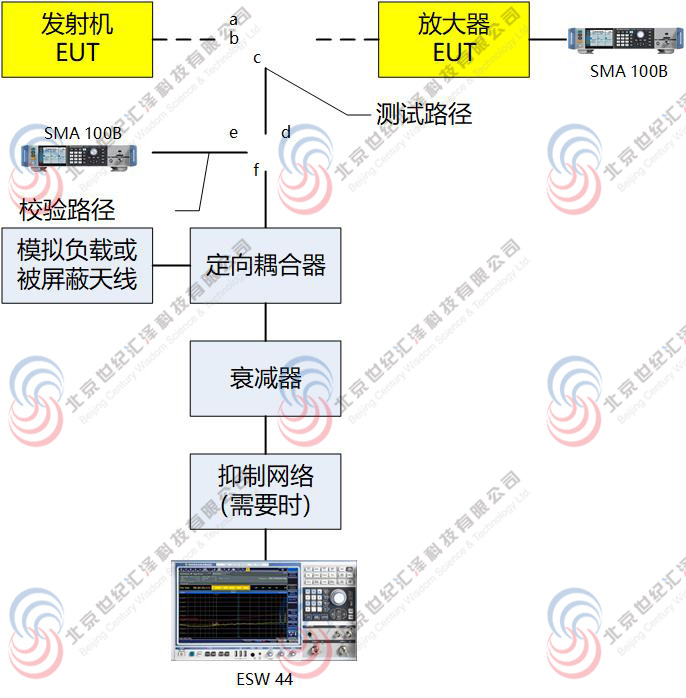

(2)大功率测试配置

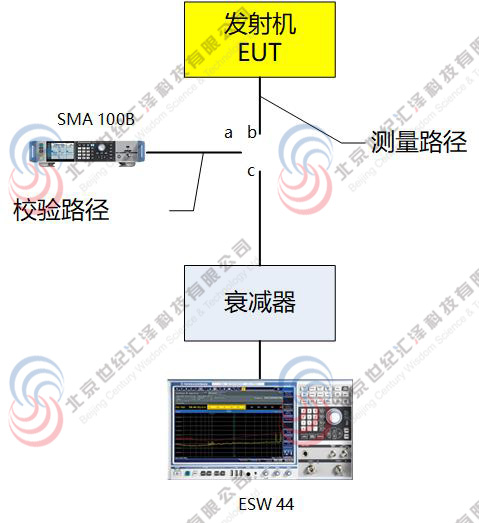

(3)待发状态测试配置





3、典型配置

CE106(10kHz~40GHz天线端子传导发射)

序号

产品

说明

品牌

1

ESW44

EMI全兼容测试接收机,频率范围1Hz~44GHz

Rohde&Schwarz/德国

2

DC set

定向耦合器套件,频率范围:10kHz~40GHz

AR/美国

3

TRF set

抑制网络套件,频率范围:10kHz~40GHz

EMCO/美国

4

SMA 100B

射频和微波信号发生器 ,频率范围:8kHz~40GHz

Rohde&Schwarz/德国

5

CE-TAB

CE测试环境,包含实木测试桌、绝缘支撑等

世纪汇泽/中国
