CS101(25Hz~150kHz电源线传导敏感度)

CS101(25Hz~150kHz电源线传导敏感度)

  • 分类:军品EMS
  • 发布时间:2020-05-15 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  CS101(25Hz~150kHz电源线传导敏感度)适用于设备和分系统的交流输入电源线(每相电流不高于100A)和直流输入电源线,但不包括回线。对于交流电源线,测试频率范围为EUT电源频率的二次谐波至150kHz;对于直流电源线,测试频率范围为25Hz~150kHz。

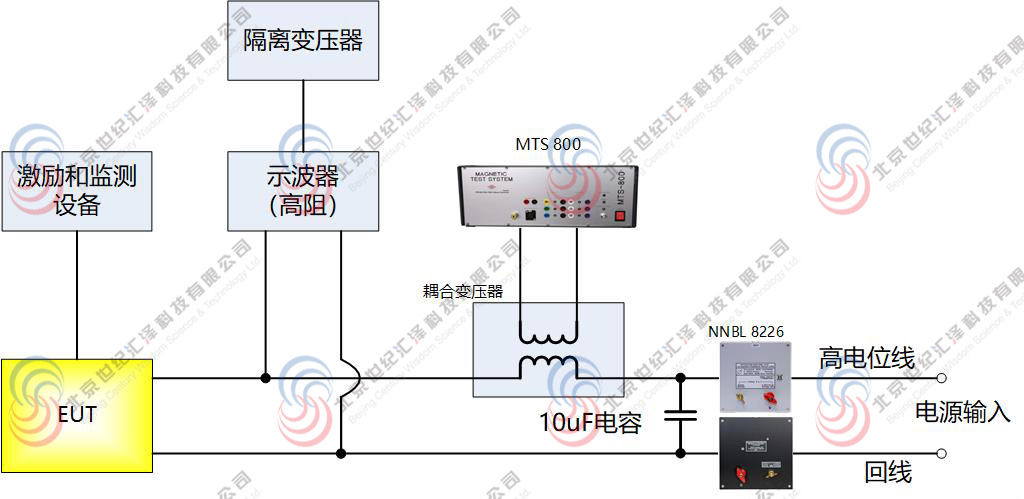

2、系统连接图





3、典型配置

CS101(25Hz~150kHz电源线传导敏感度)

序号

产品

说明

品牌

1

MTS-800

磁场测量系统主机,包括,信号源:DC/ 10Hz~250kHz,功放: DC-1MHz;输出电压: 50V eff, 输出电流: 16A,最大输出功率: 800 W;接收机: 10Hz~250kHz,含主机和CE101/RE101/CS101/RS101测试软件

Frankonia/德国

2

CT_50AC

耦合变压器,频率范围15Hz~250kHz,最大初级电流15A,次级电流50A,含100瓦0.5欧姆精密电阻,CS101

Frankonia/德国

3

6512-106R

10uF电容,CS101

SOLAR/美国

4

IT-16

隔离变压器-CS101,功率: 3680VA,初级电压: 230V,副级电压: 230V,副级电流: 16A,共模/差模衰减 (15Hz ~150kHz): 60dB,隔离度: >1kV (50Hz/ 60Hz)

Frankonia/德国

5

NNBL 8226

符合军标GJB151A/152A要求的V-LISN,9kHz~100 MHz,单线70(100)A

Schwarzbeck/德国

6

EMS-TAB

EMS测试环境,包含实木测试桌、水平耦合板、绝缘支撑等

世纪汇泽/中国
