CS109(50Hz~100kHz壳体电流传导敏感度)

CS109(50Hz~100kHz壳体电流传导敏感度)

  • 分类:军品EMS
  • 发布时间:2020-05-15 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  CS109(50Hz~100kHz壳体电流传导敏感度)适用于水面舰船和潜艇上工作频率不高于100kHz且工作灵敏度等于或优于1µV的设备和分系统。

  本项目不适用于手持式设备。

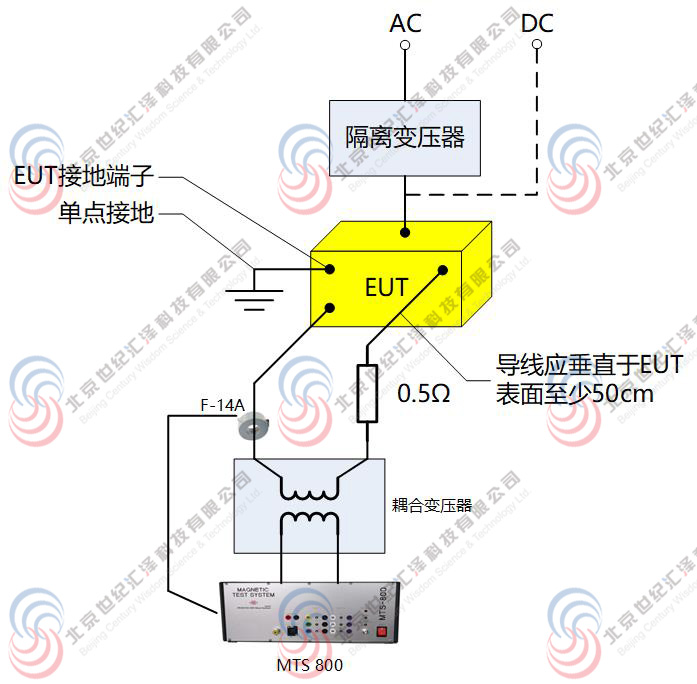

2、系统连接图







3、典型配置

CS109(50Hz~100kHz壳体电流传导敏感度)

序号

产品

说明

品牌

1

MTS-800

磁场测量系统主机,包括,信号源:DC/ 10Hz~250kHz,功放: DC-1MHz;输出电压: 50V eff, 输出电流: 16A,最大输出功率: 800 W;接收机: 10Hz~250kHz,含主机和CE101/RE101/CS101/RS101测试软件

Frankonia/德国

2

CT_50AC

耦合变压器,频率范围15Hz~250kHz,最大初级电流15A,次级电流50A,含100瓦0.5欧姆精密电阻,CS101

Frankonia/德国

3

IT-16

隔离变压器-CS101,功率: 3680VA,初级电压: 230V,副级电压: 230V,副级电流: 16A,共模/差模衰减 (15Hz~150kHz): 60dB,隔离度: >1kV (50Hz/ 60Hz)

Frankonia/德国

4

F-14A

电流探头,67mm内径,10Hz~500KHz,CE101

FCC/美国

5

EMS-TAB

EMS测试环境,包含实木测试桌、水平耦合板、绝缘支撑等

世纪汇泽/中国
