RS101(25Hz~100kHz磁场辐射敏感度)

RS101(25Hz~100kHz磁场辐射敏感度)

  • 分类:军品EMS
  • 发布时间:2020-05-15 00:00:00
  • 访问量:0
概要:
概要:
详情

1、测试简介

  RS101(25Hz~100kHz磁场辐射敏感度)适用于水面舰船、潜艇、陆军飞机(包括机场维护工作区)、海军ASW飞机和海军地面设备上的设备和分系统壳体所有互连电缆。本项目不适用于EUT的天线。对陆军地面设备,本项目仅适用于具有扫雷或探雷能力的机动车辆。

  当订购方有规定时,本项目也适用于空间系统。

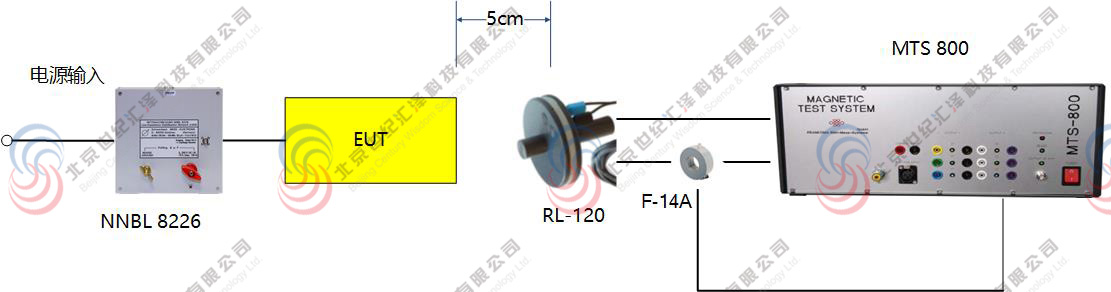

2、系统连接图





3、典型配置

RS101(25Hz~100kHz磁场辐射敏感度)

序号

产品

说明

品牌

1

MTS-800

磁场测量系统主机,包括,信号源:DC/ 10Hz~ 250kHz,功放:DC-1MHz;输出电压:50V eff, 输出电流:16A,最大输出功率:800 W;接收机: 10Hz~250kHz,含主机和CE101/RE101/CS101/RS101测试软件

Frankonia/德国

2

RL-120

120mm环形发射天线,RS101

Frankonia/德国

3

LS-040

40mm环形接收天线,RS101

Frankonia/德国

4

F-14A

电流探头,可用频率为10Hz – 500kHz

FCC/美国

5

NNBL 8226

符合军标GJB151A/152A要求的V-LISN,9kHz~100 MHz,单线70(100)A

Schwarzbeck/德国

6

EMS-TAB

EMS测试环境,包含实木测试桌、绝缘支撑等

世纪汇泽/中国
