CA LV124, 符合OEM LV124 和OEM LV148的校准装置

CA LV124, 符合OEM LV124 和OEM LV148的校准装置

产品描述
主要特点
技术参数

LV 124定义了一个参考测量值,每个参考测量值为100欧姆(±5%)和1欧姆(±5%),作为DUT替代品,必须执行并记录。此测试设置必须提供边缘陡度的验证。低电感部分必须用作电阻器。

未找到相应参数组,请于后台属性模板中添加

符合标准:

  BMW GS 95024-2-1

  MBN LV 124-1

  OEM LV 124

  OEM LV 148

  VW 80000

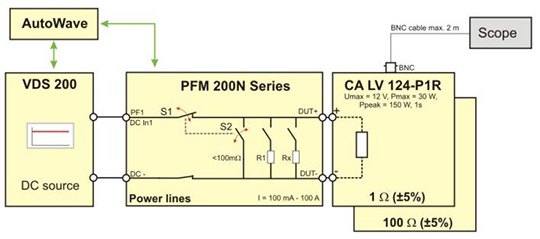

电源线测试步骤:

  LV 124定义了一个参考测量值,每个参考测量值为100欧姆(±5%)和1欧姆(±5%),作为DUT替代品,必须执行并记录。此测试设置必须提供边缘陡度的验证。低电感部分必须用作电阻器。

  LV 148定义了1000欧姆和10欧姆的等效参考测量。

  负载电阻器必须具有以下特性,才能达到所需的脉冲参数:

  -低电感元件

  -到PFM输出的最短电缆(几厘米)

  -探头必须尽可能靠近负载电阻器,或与CA LV 124-P一样,直接在负载上使用BNC连接。



EMTEST

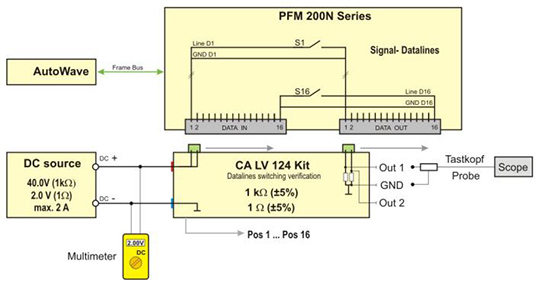

数据线测试步骤:

  必须使用1千欧(±5%)和1欧姆(±5%)作为被测器件的替代品进行一次基准测量并记录在案。此测试设置必须提供边缘陡度的验证。低电感部分必须用作电阻器。

  在测试期间,所有偶数和奇数输入/输出线同时交替切换。通过测试适配器,保证每次只对一条线路充电。



EMTEST



控制软件:

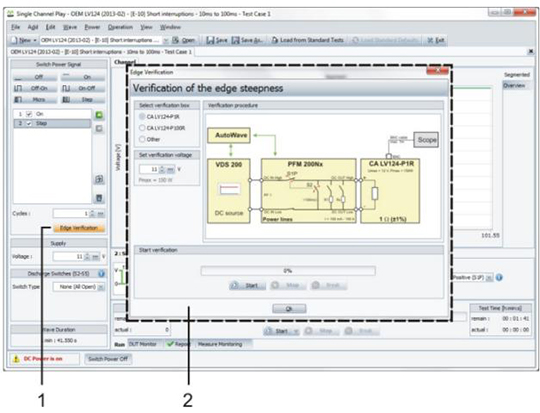

  电源线设置

  在软件中选择边缘验证可以选择参考测量。有一个用于调用参考测量设置的测试窗口。

  1:边缘验证:选择此选项以执行参考测量。

  2:参考测量的测试窗口



EMTEST

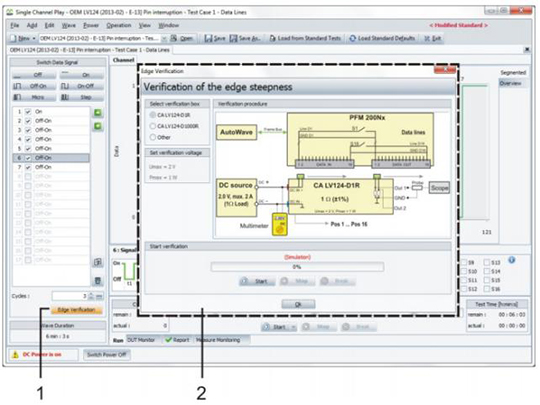

  数据线设置

  在软件中选择边缘验证可以选择参考测量。有一个用于调用参考测量设置的测试窗口。

  1:边缘验证:选择此选项以执行参考测量。

  2:参考测量的测试窗口



EMTEST

具体指标:

CA LV 124组件

CA LV124-P1R

电源线负载电阻

CA LV124-P100R

电源线负载电阻

CA LV124-D1R

数据线负载电阻

CA LV124-D1000R

数据线负载电阻

BNC线

BNC测量电缆线2m,电源线验证

电源线

红/黑2线,0.5m长,信号数据线验证

CA LV 148组件

CA LV148-P10R

电源线负载电阻

CA LV148-P1000R

电源线负载电阻

BNC线

BNC测量电缆线2m,电源线验证

CA LV 124-P1R

线

电源线

阻值

1 ohm

精确度

± 1 %

最大电压

12 V

最大功率

30 W, (150 W, 1 s峰值)

尺寸

185 mm x 105 mm x 58 mm

重量

1.05 kg

CA LV 124-P100R

线

电源线

阻值

100 ohm

精确度

± 1 %

最大电压

100 V

最大功率

30 W, (100 W, 1 s峰值)

尺寸

185 mm x 105 mm x 58 mm

重量

0.90 kg

CA LV 124-D1R

线

数据线

阻值

1 ohm

精确度

± 2 %

最大电压

2 V

最大功率

1 W, (4W, 1 s峰值)

尺寸

120 mm x 65 mm x 40 mm

重量

0.15 kg

CA LV 124-D1000R

线

数据线

阻值

1000 ohm

精确度

± 2 %

最大电压

40 V

最大功率

1 W, (4W, 1 s峰值)

尺寸

120 mm x 65 mm x 40 mm

重量

0.15 kg

通用数据

温度

10 °C to 35 °C

相对湿度

25 % - 75 %,无凝结

大气压

86 kPa  - 106 kPa
