CNI 508N2 耦合 / 去耦网络组

CNI 508N2 耦合 / 去耦网络组

产品描述
主要特点
技术参数

  非屏蔽和屏蔽高速通信线耦合 / 去耦网络组

  CNI 508N2 是市场上第一款可以将浪涌脉冲耦合到非屏蔽和屏蔽高速通信线上,且数据传输速率可达 1,000 MBit / s 的耦合 / 去耦网络组。CNI 508N2 作为耦合 / 去耦网络可用于将脉冲群和振铃波脉冲耦合到屏蔽和非屏蔽线上.

  CNI 508N2 符合 IEC 61000-4-5 (Ed. 2.0 :2005) 标准 Figure 15 和 Figure 16 以及 IEC 61000-4-5 (Ed. 3.0 :2014) 标准 Figure 11 和 Figure 12 的要求。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  可耦合至最多 4 对非屏蔽或屏蔽线

  数据传输速率最高可达 1,000 MBit / s

  浪涌测试电压最高可达 3 kV (1.2 / 50 us)

  脉冲群测试电压最高可达 4 kV (5 / 50 ns)

  在测试电压 3 kV 时残余浪涌电压限制在 50 V 以下

  满足 PoE 和 PoE+ 要求

  通过 RJ45 接头连接被试设备 / 辅助设备

符合标准:

  EN 61000-4-4

  EN 61000-4-5

  EN 61000-6-1

  EN 61000-6-2

  IEC 61000-4-4

  IEC 61000-4-5

优点:

  CNI 508N2 - 耦合 / 去耦网络

  CN 508N2 - 非屏蔽高速通信线耦合网络

  CNI 508N2 是专为高速通信线测试设计的耦合 / 去耦网络,在不会造成信号衰减的同时,支持高达 1,000 MBit / s 的数据传输速率。 同时满足 IEEE 802.3af-2003 和 IEEE 802.3at-2009 标准关于的 PoE 和 PoE + 要求。

  CNI 508N2 包含两个浪涌脉冲输入端口,一个用于直接将浪涌脉冲耦合到线上,另一个用于将浪涌脉冲耦合到屏蔽电缆(按照 IEC 61000-4-5 标准屏蔽电缆测试要求)。

  浪涌:直接耦合

  依照标准要求,使用串联电阻,使浪涌脉冲耦合到非屏蔽对称互联线上。

  耦合网络包含所需的电阻和耦合原件,可以将 1.2 / 50 us 脉冲(电压最高 3 kV)耦合到最多 4 对高速通信线上。

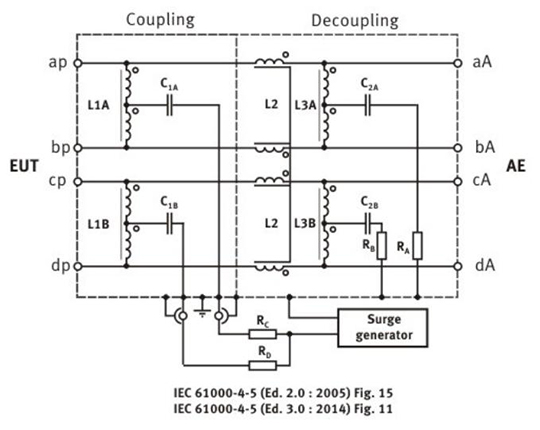

  下图显示了耦合 / 去耦网络的规范设计:

  Fig. 15 IEC 61000-4-5 (Ed. 2.0 :2005)

  Fig. 11 IEC 61000-4-5 (Ed. 3.0 :2014)

脉冲群:

  一个独立的同轴输入端口用于将电快速瞬变 / 脉冲群脉冲耦合到屏蔽电缆上。CNI 508N2 去耦部分对辅助设备端的电快速瞬变脉冲群脉冲进行去耦。



CNI 508N2



耦合至屏蔽线

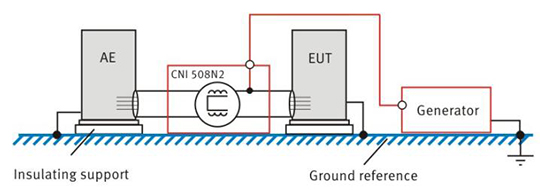

  屏蔽线测试

  现今,在屏蔽数据线上进行浪涌测试,需要设置很长的电缆和额外的电隔离电源,这样的设置不仅复杂而且危险。

  通过创新的 CNI 508N2,这一项测试及其测试设置变得异常简单。能够正确地对附件进行去耦,将浪涌脉冲直接耦合到测试电缆的屏蔽线上,并且不会施加到导电外壳。



CNI 508N2

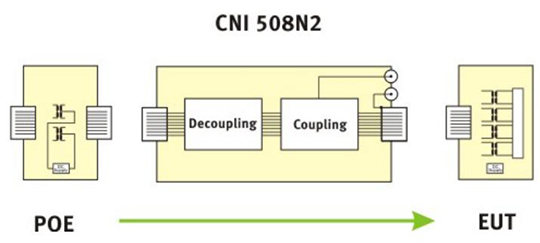

POE 和 POE+ 需求

  POE 和 POE+ 供电的测试设置

  PoE 和 PoE+ 测试应用的供电输入端口位于耦合 / 去耦网络的保护端(辅助设备)。电源经由 CNI 508N2 供给被试设备。按照标准,PoE 和 PoE+ 的供电电压范围为 36 V 至 57 V。



CNI 508N2



连接辅助设备端

  辅助设备端的设备保护

  去耦网络辅助设备端的脉冲是衰减的。CNI 508N2 集成了一个额外的过压保护器,可以将线与地之间的剩余电压限制在 40 V 以下。

  这一保护等级允许在指定的 36 V 至 57 V 电压范围内使用PoE(以太网供电)供电。

  这样的保护机制可以避免在某些测试应用情况下,脉冲电压过高对连接在辅助设备端的昂贵的辅助设备的损坏。为此,EM TEST 研发了额外的浪涌保护网络 SPN 508N1。

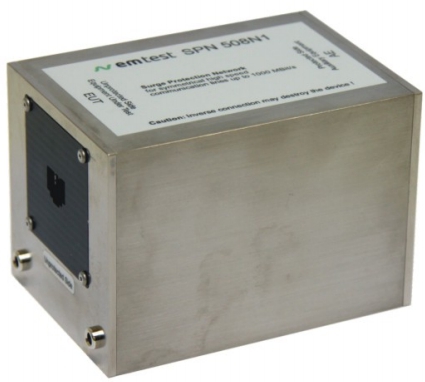

SPN 508N1 浪涌保护网络(选件)

  用于非屏蔽和屏蔽高速通信线的浪涌保护网络

  作为选件的 SPN 508N1 可以按照标准要求正确地将施加到辅助设备的浪涌脉冲进行去耦。当浪涌电压等级达到 2 kV时,辅助设备端的剩余电压可以被限制在 10 V 以下。同时,在不造成信号衰减的情况下。数据传输速率可以达到 1000 MBit/s。

  CNI 508N2 的剩余电压限制在 40 V 以下,而这样的电压有可能会损坏昂贵的附件。这时,可以将电压限制在 10 V 以下的 SPN 508N1 就可以在各种高压测试时提供理想的保护。



CNI 508N2

具体指标:

CNI 508N2 - 屏蔽和非屏蔽信线耦合 /去耦网络

浪涌测试模式

耦合模式

支持最多 4 对屏蔽和非屏蔽电缆

测试电压

最高 3 kV* (1.2 / 50 us) (* 只有当连接了 RJ45 接头时; 如未连接,最高测试电压为 1.5 kV)

剩余电压

在浪涌电压 3 kV 时 剩余电压最高 50 V ,线 - PE

脉冲群测试模式

耦合模式

支持最多 4 对屏蔽

测试电压

最高 4 kV* (5 / 50 ns) (* 只有当连接了 RJ45 接头时; 如未连接,最高测试电压为 1.5 kV)

剩余电压

在脉冲群电压 2 kV 时剩余电压最高 40 V,
在脉冲群电压 4 kV 时剩余电压最高 60 V,线 - PE

通信线测试

输入 / 输出

RJ45 母头连接通信线

终端布置

第 1 对线: pins 1 / 2
第 2 对线: pins 3 / 6
第 3 对线: pins 4 / 5
第 4 对线: pins 7 / 8

数据传输速率

最高可达 1,000 MBit / s

保护

两对线之间 +- 60 V

操作电压

最高 57 V DC

操作电流

最大 1 A

输入

屏蔽线浪涌 / 振铃波测试

SHV 接头

非屏蔽线浪涌 / 振铃波测试

SHV 接头

脉冲群测试

SHV 接头

环境要求

温度

10 °C -35 °C

相对湿度

25 % - 75 %,无凝结

大气压

86 kPa  - 106 kPa

尺寸重量

尺寸

270mm x 110mm x 140mm (长 x 宽 x高)

重量

约 6.5 kg

选件 SPN 508N1 -非屏蔽和屏蔽线浪涌保护网络

浪涌测试模式

线数

4 对双绞线

最大放电电流

2 kA (8 / 20 us),对 RJ45 连接无毁坏

剩余电压

最高 10 V

插入损耗

< -1.5 dB (300 kHz - 100 MHz)

通信线测试

输入 / 输出

RJ45 母头连接通信线

终端布置

第 1 对线: pins 1 / 2
第 2 对线: pins 3 / 6
第 3 对线: pins 4 / 5
第 4 对线: pins 7 / 8

数据传输速率

最高可达 1,000 MBit / s

环境要求

温度

10 °C -35 °C

相对湿度

25 % - 75 %,无凝结

大气压

86 kPa  - 106 kPa

尺寸重量

尺寸

115 mm x 80 mm x 80 mm (长 x 宽 x高)

重量

约 0.7 kg
