MPG 200S21汽车微脉冲发生器

品牌:

EMTEST

行业:

汽车电子和整车

描述:

当感应负载与 DC 源断开连接时，电池供电系统发生微脉冲。

关键参数:

品牌:

EMTEST

产品描述

主要特点

技术参数

　　当感应负载与 DC 源断开连接时，电池供电系统发生微脉冲。这些脉冲具有中等能量，其上升时间在低微秒范围内，范围在几十或数百/千微秒之间。正负极性取决于感应负载是被动(如加热器)还是主动(如直流马达)。

　　MPG 200S21 具有内置电池开关，以便按照标准要求中断直流供电电压。它能够产生满足JASO D 001-94标准要求的脉冲 E1和E2。

主要特点：

　　分立式测试设备

　　覆盖JASO D 001-94

　　测试脉冲A2，B2和D2

　　内置电子电池开关

　　内置CDN60V/25A DC

　　前面板操作

　　标准测试路径

　　RS232和GPIB接口

符合标准：

　　JASO D001-94

优点：

　　MPG 200S21 - 内置电池开关的独立式微脉冲发生器

　　MPG 200S21 能够独立完成JASO D 001-94标准要求的脉冲 E1和E2汽车电子微脉冲测试。内置的电子电池开关能够按照标准要求实现直流供电电压的中断。包括 60V/50A DC 耦合/去耦网络的 MPG 200S21 既是一台独立式测试设备，同时又能很好地集成到一整套测试系统当中。

　　MPG 200S21既可手动操作，又可以通过软件控制。通过失效侦测功能，用户可以依据被测设备状态控制正在进行中的测试序列。在安全功能方面，MPG 200S21具备了警示灯和安全内锁。预编程的标准测试程序，给用户的测试带来高度便利。此外，MPG 200S21 还提供了快速启动测试程序，用户可以实时在线更改参数，以便对被测设备的敏感度水平做出评估。

EMTEST

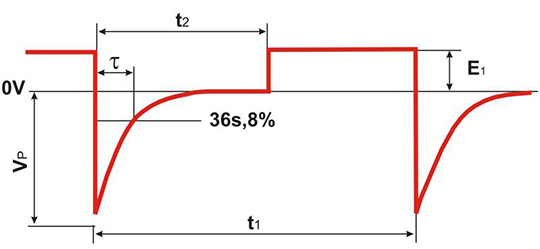

波形参数

　　Vp : 瞬态电压峰值

　　t1 : 脉冲周期

　　t2 : 电池开关切换时间

　　E1 : 电池供应电压

　　tau: 衰减时间常数 RC. 时间取决于峰值电压值衰减至36.8% .

EMTEST

控制软件：

　　控制及报告生成软件 iso.control

　　iso.control 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准信息库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。

　　iso.control 符合国际 / 国家标准和大部分汽车厂家标准的要求，并始终根据标准变化的情况对相关信息进行更新。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。

　　iso.control 支持Windows 95/98、Windows ME、Windows NT、Windows 2000、Windows XP、Windows Vista 和 Windows 7 操作系统。远程控制则通过 USB 或 GPIB 接口来完成。iso.control 兼容 NI 公司各种类型的 GPIB 卡。

具体指标：

脉冲参数
开路电压	20 V - 500 V ± 10%
极性	负
脉冲名称	Pulse E
重复率	1.0 s - 99.0 s 1 s <= 100 V 、2 s <= 200 V 、3 s <= 300 V 4 s <= 400 V 、5 s > 400 V

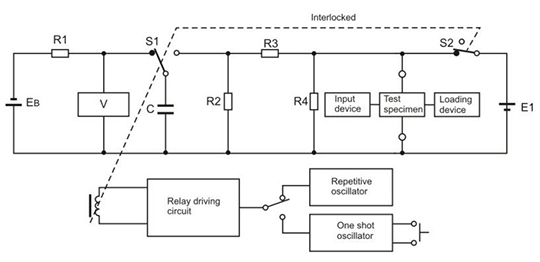

PULSE E1 AS PER JASO D 001
电容电压	Vc= -457 V
电容	C= 1000 uF
上升时间	<1 us (0% - 100%)
脉冲持续时间	tau (36.8%)= 26 ms ± 20%
R2电阻	27 ohm ± 10%
R3电阻	300 ohm ± 10%
极性	负
PULSE E2 AS PER JASO D 001
电容电压	Vc= -320 V
电容	C= 2000 uF
上升时间	<1 us (0% - 100%)
脉冲持续时间	tau (36.8%)= 26 ms ± 20%
R2电阻	13 ohm ± 10%
R3电阻	210 ohm ± 10%
极性	负
触发电路
触发方式	自动，手动，外部触发
电池供电开关	可选关闭时间，T2=0.8s - 10.0s
输出
DUT 供电 +/-	安全实验室连接器,Max. 60V/50A
耦合	到电池正极
去耦	通过电池供电开关
测试程序
快速启动测试程序	即刻启动，简单迅速
用户测试程序	N个脉冲后改变电压
服务程序	服务、设置、自测
通用数据
尺寸和重量	19" / 3HU，394 mm x 484 mm x 154 mm，约 13 kg
供电电压	115 / 230 V +10 / -15%,50/60 Hz
保险丝	2x2 AT (115 V) 或 2x1 AT (230 V)
接口
串行接口	USB
并行接口	IEEE 488，地址 1 - 30
环境
温度	10 °C to 35 °C
相对湿度	30 % to 70 %，无冷凝
大气压	86 kPa - 106 kPa
选件
iso.control	测试控制软件，内置标准库，带有测试报告生成及数据转换功能
