CDN S1/2/3/4/5/8/9/15/25 用于屏蔽线的耦合和去耦网络

CDN S1/2/3/4/5/8/9/15/25 用于屏蔽线的耦合和去耦网络

产品描述
主要特点
技术参数

  CDN-S型耦合去耦网络用于屏蔽线的测试。尽管种类繁多在连接器中,干扰信号在所有情况下都是通过100Ω电阻耦合到电缆屏蔽上的。直接耦合的设备也可以用(没有退耦网络)。



FRANKONIA

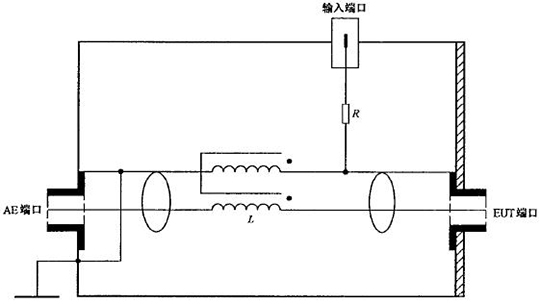

用于屏蔽线的耦合去耦网络CDN-S1电路图

未找到相应参数组,请于后台属性模板中添加

具体指标:

型号

CDN-S1

CDN-S2

CDN-S4

CDN-S8

RF-IN

频率范围

150kHz-230MHz

功率输入

6W(持续)

退耦参数
(RF In-AE)

>35dB(150kHz-80MHz)
>30dB(80MHz-230MHz)

插损
(RF In-EUT)

10dB±1dB(150kHz-80MHz)
10dB+3dB(80MHz-230MHz)

连接器

BNC

EUT/AE

输入电压
最大AC

150V

输入电压
最大DC

200V

电流等级
(AE-EUT)

1.5A

插损
(AE-EUT)

<1 dB(DC-10MHz)
<10 dB(10MHz -500MHz)

连接器

BNC

XLR

5-pin XLR

8-pin Mini-DIN

外观尺寸

宽x高x长

160mmx84.5mmx240mm

型号

CDN-S9

CDN-S15

CDN-S25

RF-IN

频率范围

150kHz-230MHz

功率输入

6W(持续)

退耦参数
(RF In-AE)

>35dB(150kHz-80MHz)
>30dB(80MHz-230MHz)

插损
(RF In-EUT)

10dB±1dB(150kHz-80MHz)
10dB+3dB(80MHz-230MHz)

连接器

BNC

EUT/AE

输入电压
最大AC

150V

600V
(1000V VHV型号)

600V

输入电压
最大DC

200V

1000V
(1700V VHV型号)

1000V

电流等级
(AE-EUT)

1.5A

插损
(AE-EUT)

<1 dB(DC-10MHz)
<10 dB(10MHz -500MHz)

连接器

9-pin Sub-D

15-pin Sub-D

25-pin Sub-D

外观尺寸

宽x高x长

160mmx84.5mmx240mm

型号

USB-C

USB-P

HDMI

Firewire

USB-3.0

RJ45-S

RF-IN

频率范围

(10kHz)150kHz-230MHz

功率输入

6W(持续)

退耦参数
(RF In-AE)

>50dB(150kHz-80MHz)
>25dB(80MHz-230MHz)

>30dB(150kHz-230MHz)
>15dB(80MHz-230MHz)

插损
(RF In-EUT)

10dB±1dB(150kHz-80MHz)
10dB+3dB(80MHz-230MHz)

连接器

BNC

EUT/AE

输入电压
最大AC

100V

输入电压
最大DC

150V

电流等级
(AE-EUT)

0.5A

0.9A

1.0A

插损
(AE-EUT)

<1 dB(DC-10MHz)
<10 dB(10MHz -500MHz)

<0.3 dB
(DC–10MHz)
<1dB
(10MHz–100MHz)
<3dB
(100MHz–500MHz)

连接器

EUT:
USB-B
AE:
USB-A

EUT:
USB-A
AE:
USB-B

HDMI
19-pol

Firewire
6-pol

USB-3.0

Shielded RJ45 jack

外观尺寸

宽x高x长

160mmx84.5mmx240mm

直接注入装置

频率范围(RF IN)

150kHz-230MHz

共模阻抗(IN/OUT)

100Ω

功率输入(RF IN)

6W(持续)

连接器输出

鳄鱼夹,最大夹持电缆直径:30mm

连接器 IN

BNC

订购信息:

CDN-S1, BNC,150kHz-300MHz

CDN-S1-10k, BNC,10kHz-230MHz

CDN-S1-75Ω, BNC, 150 kHz - 230 MHz

校准适配器, CDN-S1

CDN-S2, XLR, 150 kHz - 230 MHz

CDN-S2-10k, XLR, 10 kHz - 230 MHz

校准适配器, CDN-S2

CDN-S3-10k, XLR, 10 kHz - 230 MHz

校准适配器, CDN-S3

CDN-S4, 5-pin XLR, 150 kHz - 230 MHz

校准适配器, CDN-S4

CDN-S8, 8-pin Mini-DIN, 150 kHz - 230 MHz

校准适配器, CDN-S8

CDN-S9, 9-pin Sub-D, 150 kHz - 230 MHz

CDN-S9-10k, 9-pin Sub-D, 10 kHz – 230 MHz

校准适配器, CDN-S9

CDN-S15, 15-pin Sub-D, 150 kHz - 230 MHz

校准适配器, CDN-S15

CDN-S25, 25-pin Sub-D, 150 kHz - 230 MHz

校准适配器, CDN-S25

CDN-USB-C, EUT: USB-B, AE: USB-A, 150 kHz - 230 MHz

CDN-USB-C-10k, EUT: USB-B, AE: USB-A, 10 kHz - 230 MHz

校准适配器, CDN-USB-C

CDN-USB-P, EUT: USB-A, AE: USB-B, 150 kHz - 230 MHz

CDN-USB-P-10k, EUT: USB-A, AE: USB-B, 10 kHz - 230 MHz

校准适配器, CDN-USB-P, USB-3.0

CDN-USB-3.0, EUT: USB-A, AE: USB-A, 150 kHz - 230 MHz

CDN-RJ45-S, 屏蔽网线RJ45, 150 kHz - 230 MHz

CDN-RJ45-S-10k, 屏蔽网线 RJ45, 10 kHz – 230 MHz

校准适配器, CDN-RJ45-S

CDN-Firewire, 6 pole IEEE 1394 receptacle, 150 kHz - 230 MHz

校准适配器, CDN-Firewire

CDN-HDMI, 19-pole HDMI 1.3 receptacle, 150 kHz - 230 MHz

校准适配器, CDN-HDMI

校准适配器安装支架包括 50/150 Ohm 适配器和50 Ohm终端

直接注入装置包括100 Ohm,鳄鱼夹,校准适配器
