A300-1 set单通道光纤探头(5MHz)

A300-1 set单通道光纤探头(5MHz)

产品描述
主要特点
技术参数

  在EFT/ESD/高频干扰影响下的模拟信号,可以借助A300-1零电势地显示到示波器上,A300-1探头包含一个传感器,能够快速识别到受干扰的信号。该传感器测量受测物中的模拟信号,并把测得的模拟信号转化为光信号。光信号通过光纤传到示波器的光学输入端,光学输入端再把光信号转化为电子模拟信号。示波器可以显示这些信号,或用它们来控制其他设备。该系统适合在吸收室内监测试样,或用于优化软硬件的电磁兼容性。主要用于模拟信号传输。

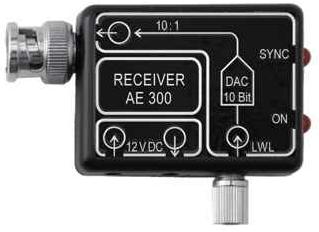

  AE 300光学接收器



光学



  AE 300 型光学接收器与串行DAC接收传感器的光学信号并将其转换为模拟电信号,通过BNC连接器输送给示波器或计数器。该接收器与AS 300型传感器兼容。

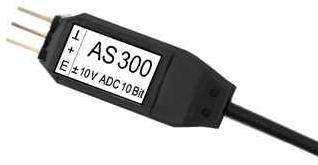

  AS 300光学传感器

  AS 300 型传感器是一个模拟探头,在干扰过程中,无反作用地传递受试设备发出的模拟信号。使用时将其固定在受试设备的电路板上,由受试设备供电。模拟信号在传感器中通过一个串行ADC被转换为光学信号,并通过光纤传递至接收器或示波器。



光学

未找到相应参数组,请于后台属性模板中添加

具体指标:

带宽 DC~5MHz
采样率 12.5 Mbps
分辨率 10 Bit
AE 300 光学接收器
带宽 DC~5MHz
光学输入: 光纤 Ø 2.2 mm
输出电压范围 ±1 V
电源电压 12 V~16 V
电流输入 ≈ 90 mA
输出接口 BNC
尺寸(LxWxH) (71 x 47 x 14) mm
AS 300 光学传感器
带宽 DC~5MHz
采样率 12.5 Mbps
测量范围 ± 10 V
输入电阻 100 kΩ
抗辐射性 > 200 V/m
电源电压 4.5 V~16 V
电流输入 70 mA (4.5 V)
30 mA (16 V)
光纤长度 1 m~20 m
尺寸(LxWxH) (36 x 11 x 6) mm
