XF-B 3-1 磁场探头(30MHz~6GHz)

XF-B 3-1 磁场探头(30MHz~6GHz)

产品描述
主要特点
技术参数

  XF-B 3-1型磁场探头的测量线圈相对垂直于探头柄。当探头竖直放置到电路板上时,其测量线圈直接平放在电路板的表面上。由此就能够测量到PCB表面上很难达到的一些位置,如开关调节器等大元件之间的位置。这种近场探头小巧轻便,并采用外皮电流衰减。磁场探头采用电屏蔽设计。这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。这些近场探头的内部安装有终端电阻。

未找到相应参数组,请于后台属性模板中添加

具体指标:

频率范围

30 MHz~6 GHz

分辨率

≈2 mm

探头尺寸

Ø ≈ 4 mm

输出接口

SMA

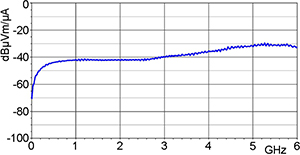

频率特性 [dBµV] / [dBµA/m]

LANGER

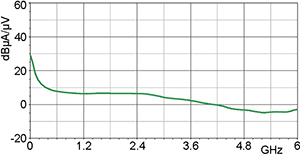

磁场校正曲线 [dBµA/m] / [dBµV]

LANGER

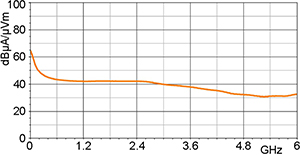

电流校正曲线 [dBµA] / [dBµV]

LANGER
