420NJ天线扁平振子(0.36-2.7G)

420NJ天线扁平振子(0.36-2.7G)

产品描述
主要特点
技术参数

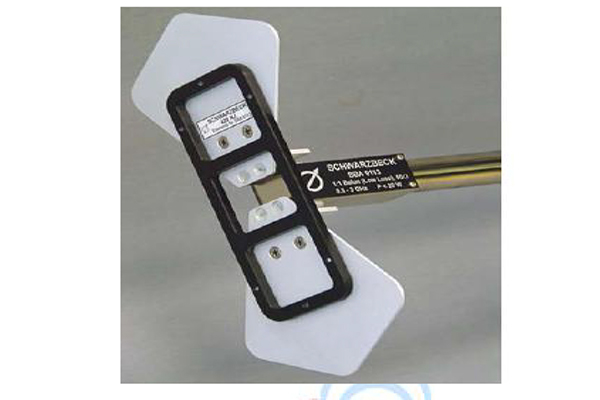

  扁平振子420NJ.,线性极化,其形状扁平,适配SBA9113平衡不平衡变压器,同时也匹配SBA9113B以及SBA9113简版。可在近距离进行高效的抗干扰测试。

  目前所有的抗干扰测试中,典型测试距离为1米到3米,需要昂贵的功率放大器来实现。对于移动电话和手持式无线电发射器的多种测试调查显示,此种设备只需很小的功率就能产生大约100V/m的高场强。但现有的抗干扰测试方法,要达到前面所描述的如此高的场强,十分费劲。

  多亏420NJ特别的形状,可以产生极大的带宽,同时也极接近被测物表面,一般为5mm。这是产生极高场强的一种经济的做法,仅需中等的功率水平,如10到20 瓦。由于辐射元件的大带宽,不需天线的调整,快速的宽频测试就能进行。因此不需其他设备,即使是偏远乡村的特殊频率亦能被测。

  此设备典型用于汽车电子工业,医疗,科学或者航天领域的元件的测试,针对手持式无线电发射仪器。通常,被测物的表面被分割成大约为10厘米的网格,在要求的强场下,通过天线发射,观察被测物是否敏感。典型天线距离被测物表面5-50毫米,由各自的垫片尺寸来决定。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  SBA9113宽带低损耗balun

  420NJ扁平天线振子

  N型连接器 female

  元件固定和间隔距离(5mm,非金属)

  对称终端 M4

  22mm管安装固定

技术参数:

频率范围

360MHz-2.7GHz

振子总长

240mm

振子宽度

109mm

安装固定

M4*8

垫片尺寸

5mm , 50mm

驻波比典型值

1-4

平衡不平衡比(低损耗)

1:1

最大输入功率

20W

重量

135g
