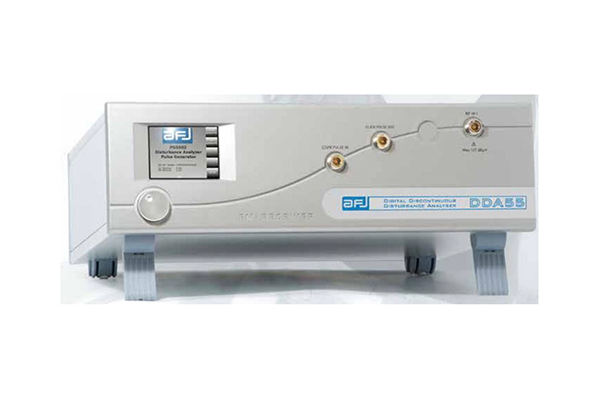

DDA55喀呖声分析仪

DDA55喀呖声分析仪

产品描述
主要特点
技术参数

  精致设计与制造符合 CISPR 16 标准, 完全符合 CISPR 14-1 针对非连续性干扰测试,(称“喀呖”)之国际标准规范。配置先进 EMI 测试软件,多重窗口实时显示量测结果与时域分析功能,内置脉冲信号产生器。

  DDA55 内置PC( Windows 10 OS),并结合 先进软件可快速精确执行全自动的喀呖分析。 DDA55 不仅仅是一台GO/NO-GO测试仪,更采用了多通道非连续干扰分析模式,可以实时提供分析何时,何处及为何喀呖发生。此系统对于解决此类问题具有极大的意义。

  DDA55 采用四个并行独立通道的固定频率 (150kHz,500kHz,1.4MHz,30MHz)的射频接收机,每个测试通道都可执行”峰值及准峰值”检波能力完全符合 CISPR 16-1-1 的标准要求,准峰值检波器设计依据 CISPR 14-1 标准进行测试,集结示波器(时域量测) 功能,系统同时提供符合CISPR16-1-1 标准要求的全部,单及多个干扰脉冲信号产生器。DDA55/VCCI 选项_可依据日本 VCCI 辐射标准要求提供可选 500kHz/ 550kHz 之固定频率射频接收机模块。

  PC 通过 LAN 高速网口与 DDA55 进行连接实现自动配置测试及输出测试结果报告,先进的软件控制分析,并支持 WINDOWS 10 操作系统。 可进行所有测试参数设置,完全符合 CISPR 14-1 标准或其他标准。所有 DDA55 测试讯息都能实时显示于 PC屏幕上,且每个独立的测试通道都能对应到个别量测窗口上。

  DDA55 内置脉冲产生器可以依据 CISPR 16-1-1 (T17) CISPR 16-1-1 (F.1) 标准要求提供四个标准量测频率 ( 150kHz, 500 kHz, 1.4MHz, 30MHz ) 及2个用户定义频率来产生单个及多个各式时间干扰脉冲以便达到喀呖分析仪自我校正的功能。

未找到相应参数组,请于后台属性模板中添加

应用:

  设置(见图1)

  第一次测试(见图2)

  第二次测试(见图3)

  计算(见图4)

  分析(见图5)

  报告(见图6)

图1

图2

图3

图4
