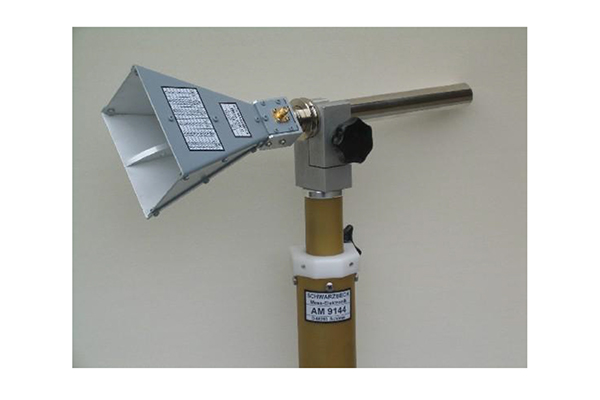

BBHA9120C双脊宽带喇叭天线(2-20G)

BBHA9120C双脊宽带喇叭天线(2-20G)

产品描述
主要特点
技术参数

        双脊宽带喇叭天线,具有宽带、高增益、大功率等特点。可用作EMI测试的接收天线,也可以用作射频辐射抗扰度测试的发射天线。特别适合于频率范围6GHz-18GHz的GJB 152A/MIL-STD-461E RS103测试。

未找到相应参数组,请于后台属性模板中添加

主要特点:

       双脊宽带喇叭天线,具有宽带、高增益、大功率等特点。可用作EMI测试的接收天线,也可以用作射频辐射抗扰度测试的发射天线。特别适合于频率范围6GHz-18GHz的GJB 152A/MIL-STD-461E RS103测试。

技术参数:

频率范围

2 GHz-18 GHz

可用频率范围

2 GHz-20 GHz

增益(远场)

10 - 16 dBi(f > 4 GHz)

天线因子(远场)

32 - 39 dB/m(f > 4 GHz)

阻抗

50 欧姆

驻波比典型值

1.8

驻波比最大值

<3(f > 4 GHz)

前后比

 typ. 25 dB

交叉极化

 typ. > 25 dB

3db波束宽度(E-平面)

 29°

3db波束宽度(H-平面)

 26°

6db波束宽度(E-平面)

 40°

6db波束宽度(H-平面)

 40°

最大输入功率

100瓦(间隙);50瓦(连续)

可选连接器安装

SMA-female, 22 mm管

尺寸

98x140(345)x69 mm(宽度*长度*厚度)

重量

0 .5kg
