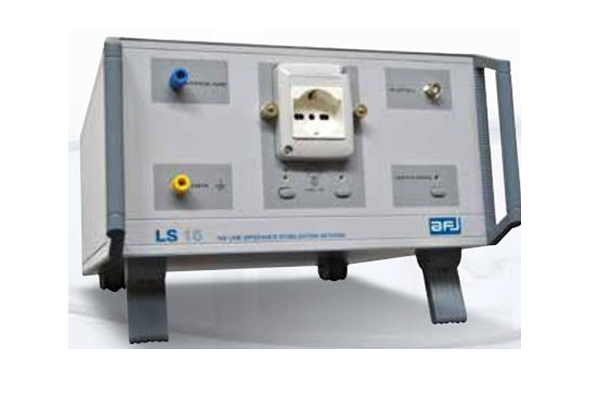

LS16C/10_LT32C/10 LISN人工电源网络

LS16C/10_LT32C/10 LISN人工电源网络

产品描述
主要特点
技术参数

　　符合CISPR 16-1-2国际标准传导电磁干扰测量要求，依据电磁干扰国际欧标及产品标准测量需求，测量范围从9KHz到30MHz，用于DC-63Hz电源测量，手动与程控均可。

　　多相线阻抗稳定V行网络(50uH+5Ω)//50Ω,,标配人工模拟手与保护接地仿真网络。人工电源网络亦可用于直流传导干扰测量。

　　采用空芯线圈设计避免大电流引起的饱和效应，粗导线圈确保连续大负载电流能力基于此设计结构使得人工电源网络可以轻易用于高消耗电力环境下的电磁干扰测试。

未找到相应参数组，请于后台属性模板中添加

测试应用：

　　人工电源网络前面板有与相位线对应的功能按钮，可手动选择需要执行传导测试的相线(L1,N or L1,L2,L3,N)，也可通过AFJ的接收机或者喀呖分析仪的控制软件来自动执行：

　　◆ AFJ FFT 3010 & 3030 等系列接收机

　　◆ AFJ DDA55 喀呖分析仪

　　根据CISPR16-1-2要求,人工模拟手可经由人工电源网络前面板特殊接口提供模拟阻510Ω+220pF。

　　被测物一般都有足够的接地保护传导阻抗(接近于1/4波波长)，在传导性不佳的情况下，将会使用内置的人工保护接地来执行测试。

　　当使用DDA55喀呖分析仪执行测试时，内置有电流计，可按照CISPR14-1的要求进行开关操作和EUT吸收电流的测量。

　　LS 16C/10及LT 32/10内置10dB衰减的脉冲限幅器。

技术参数：

产品型号

LS16C/10

10 ◆ 16A单相

LT32C/10

10 ◆ 32A三相

技术规格



LS16C/10

LT32C/10

设计

完全符合CISPR 16-1-2标准

频率范围

9kHz-30MHz

阻抗

(50µH+5Ω) // 50Ω

额定电压

230Vac rms

230Vac rms/450Vac rms

相数

1+N

3+N

额定电流

2×16A

4×32A

最大允许频率

供电DC to 63Hz

输出阻抗

50Ω

连接器

BNC母端

人工模拟手

510Ω+220pF

保护地

50µH// 50Ω

内置限幅和衰减器

10dB

工作温度

0～45℃

储存温度

-20～70℃

尺寸（H*W*D,mm）

350 x 520 x 200mm

480 x 550 x 280mm

重量

11kg

28kg
