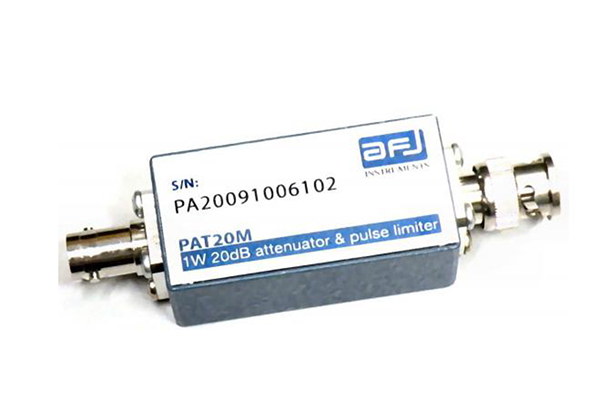

PAT20M 脉冲限幅器

PAT20M 脉冲限幅器

产品描述
主要特点
技术参数

  在传导测试中,来自LISN的高尖峰信号(包含非常高的频谱密度/脉冲能量)可能会引起EMI测试接收机中输入衰减器、前置放大器、预选器或输入混频器的损坏。

  为了有效的保护测试设备,建议在进行传导测试时选用PAT 20M脉冲限幅器(或类似装置)对EMI接收机进行有效的保护,甚至对尖峰信号已加保护的EMI测试系统,如被测品未知,仍然推荐使用PAT20M,这款20dB衰减器的脉冲电压设计为1瓦。

未找到相应参数组,请于后台属性模板中添加

技术参数:

频率范围

0Hz-30MHz

低通滤波器(频率)

100MHz

最大连续输入功率

1W

最大脉冲输入能量

1Ws (500μs)

输入/输出VSWR

1.05 / 1.15

特征阻抗

50Ω

插入损耗

20dB ± 0.3dB

In / Out RF连接器

BNC (阴性 /阳性)

尺寸重量

96mm x 28mm x 23mm,70g

工作温度范围

–10°C to +45°C

存储温度范围

–25°C to +70°C
