VVL1530三环天线

VVL1530三环天线

产品描述
主要特点
技术参数

  CISPR 15辐射电磁干扰测量频率范围为9kHz至30MHz,适用于任何需要干扰电压测试并以超过100Hz的频率供应灯具的灯具。试验在一个直径为2m的封闭环形天线内进行。这种类型的天线被称为CISPR 16-1-4中定义的Van Veen环路,由三个正交环路组成,这些环路包围了EUT所在的平台。

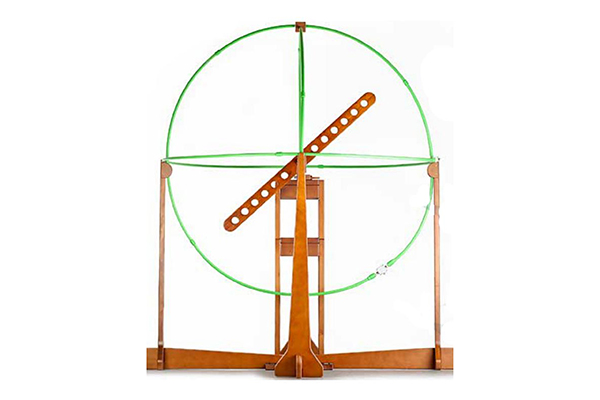

  VVL1530是一个校准的2米三环天线。设计和制造符合CISPR 15和CISPR 16-1-4的要求。每根同轴天线电缆内导体周围的电流探头在9kHz到30MHz的频率范围内具有1V/A的灵敏度,因此在测量时不需要使用天线系数。校准频率范围为9kHz至30MHz。

  VVL1530是一个完整的三轴天线,带有一个手动开关单元,可以依次选择每个环路。回路直径为2米,最低点离地0.5米,并在全屏蔽外壳中安装了专门设计的电流传感器。在开放区域测量中,环境干扰被强烈抑制。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  灵敏度为1V/A的电流探头,频率范围为9kHz至30MHz,无需天线系数

  三个相互独立的2米环形天线,安装方便,完全校准

  适合匹配感性耦合传感器

  用选择器手动切换环天线

  低成本,可与任何 CISPR 16-1-1EMI接收机或频谱分析仪一起使用

  可选校准套件

  可选EUT支架

  无螺丝,方便储存

  组装或拆解十分钟即可

技术参数:

设计

完全符合CISPR 15和CISPR 16-1-4标准

频率范围

9kHz-30MHz

环形天线

直径2m的3个独立环天线,开关切换XYZ

选择器:

使用嵌板开关选择切换环形天线

输出阻抗

50Ω

连接器

N母端

工作温度

0~45℃

储存温度

-20~70℃

尺寸

2.6 x 2.1 x 2.1 m (高Z/宽X/宽Y)
