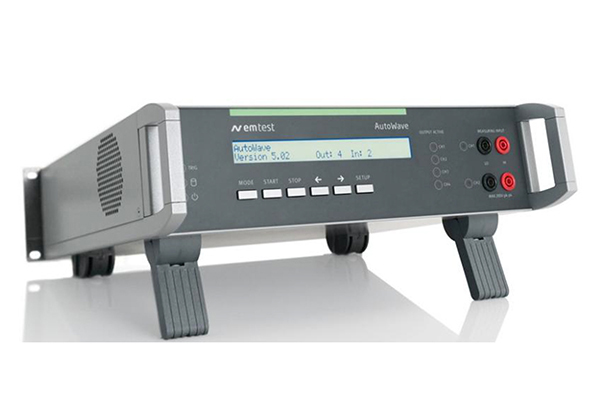

AutoWave 车载供电系统任意波形模拟记录仪

品牌:

EMTEST

行业:

描述:

AutoWave 是一台结合了 4 通道任意波形发生器和 2 通道瞬变波形记录仪的便携式测试设备。是产生和记录任意汽车波形的最好产品。

关键参数:

品牌:

EMTEST

产品描述

主要特点

技术参数

　　电瓶供电模拟越来越成为目前汽车领域测试的重要内容，需要测试的波形也日趋复杂。尽管标准化的单一现象模拟仍然在进行，但真实环境下的整车或零部件测试则更受重视。普通的任意波形发生器无法满足这些要求，特别是当一次测试中需要多种测试参数的迭代时。

　　AutoWave 是一台结合了 4 通道任意波形发生器和 2 通道瞬变波形记录仪的便携式测试设备。是产生和记录任意汽车波形的最好产品。

技术参数：

AUTOWAVE （基本版）
输出通道数量	2 通道可扩展为4 通道（需选配 ExtBoard）
输出电压	10 V，单极性或双极性
分辨率	16 位
频率范围	DC-50 kHz
波形
波形片断类型	直流电压，正弦波，正弦波扫描，方波，三角波，锯齿波，上升波 / 下降波，指数波
波形片断持续时间	无限制
构成波形的片段数量	每个波形可达 100 个片段
WAVERECORDER 波形记录仪 (选件)
输出通道数量	2 通道（需配 ExtBoard）
输入电压	5V，10V，20V，50V，100V 单极性或双极性
分辨率	16 位
精度	优于 0.2%
频率范围	DC-50 kHz
采样率	5 Hz - 500 kHz，可选
存储容量	最小 60 GB 硬盘，最大文件 1 GB
显示和控制
显示	LCD 显示屏，2 行文字，40 个字符
LED 指示灯	接通电源、6 通道工作状态指示（2 输入、4输出）、触发状态、硬盘运行状态
操作	6 个功能键
触发	2 输入，2 输出
被试设备监测	2 输入，可设置
接口	GPIB 、以太网、USB（用于存储介质） Frame bus（内置系统总线）
通用数据
尺寸	100 mm x 380 mm x 390 mm
重量	6 kg
温度	5 °C to 40 °C
相对湿度	10 % to 90 %，无冷凝
供电电源	交流：90 V - 250 V，47 Hz - 63 Hz
保险丝	1 A 慢熔
