汽车瞬变发射测量组件

汽车瞬变发射测量组件

产品描述
主要特点
技术参数

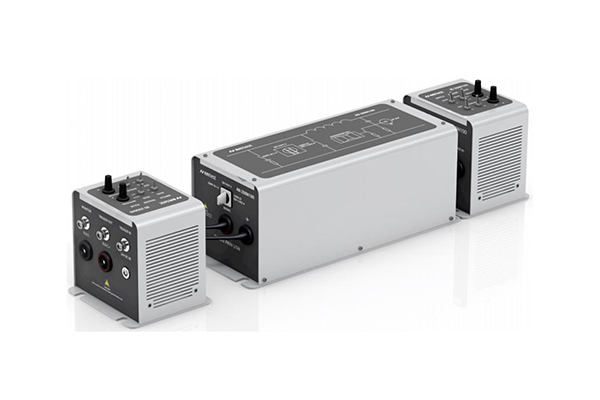

  按照 ISO 7637-2 标准,汽车瞬变发射的测量需要一个电子开关,一个机械开关和一个人工电源网络。电子开关用于产生慢速瞬变;机械开关模拟车辆上使用的典型继电器,用于产生快速瞬变;人工电源网络模拟线束上的典型阻抗。

  AN 20100N 符合 ISO 7637-2,CISPR 25 / ISO 11452-4 和 CISPR 16-1-2 标准,可以根据需要进行切换。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  BS 200N100.1 - 电子开关,60 V 直流 / 100 A

  电压降 100 A 时 < 1.2 V,25 A 时 < 0.2 V

  峰值电压最高 1,300 V

  反极性 / 短路保护功能

  BSM 200N40 - 机械开关,12/24 V 直流 / 40 A

  AN 200N100 - 符合 ISO 7637,CISPR 25,CISPR 16 标准

  频率范围 100 kHz - 125 MHz

  1,000 V 直流,250 V 交流 (频率最高可达 1 kHz)

  电流最大 100 A 交流 / 直流,连续

  插入损耗 < 3 dB

技术参数:

BS 200N100.1 - 电子开关

技术数据

工作电压

最高 60 V 直流

工作电流

最大 100 A 连续

峰值电压

最高 1,300 V

冲击电流

在 200 ms 时最大可达 400 A

电压下降

100 A 时 < 1.2 V ;25 A 时 < 0.2 V

过压保护

通过压敏电阻

过载保护

短路保护 ;反极性保护

开关特性

切换时间

测试负载为 50 uH / 0.6 ohm时,开关时间为 300 ns +/- 20%

开/关时间

10 ms - 500 ms通过电位计连续可选

操作模式

由 LED 灯提示

触发

电压监测

BNC 输出,分压器 1 : 200 +/-5%

触发

BNC 输出,下降沿 0 V

通用数据

供电电压

24 V 直流,通过电源适配器供电

尺寸

90 mm x 125 mm x 120 mm (长 x 宽 x 高)

重量

约 1.3 kg



AN 200N100 - 人工电源网络

内置耦合 / 去耦网络80 V / 150 A

技术数据

150 ns ± 45 ns

满足标准

ISO 7637-2,CISPR 25,ISO 11452-4和 CISPR 16-1-2,可切换

频率范围

0.1 - 125 MHz

工作电压

1,000 V 直流 / 250 V 交流,频率最高 1 kHz

工作电流

100 A 交流 / 直流,连续

冲击电流

在 200 ms 时最大可达 400 A

阻抗

5uH // 50ohm,更多信息详见第 2 页示意图

插入损耗

被试设备至接收器输出端低于 3 dB

电感

5 uH +/-10% 空芯线圈

耦合电容

0.1 uF

通用数据

电源供电

大电流接头,最大电流可达 100 A

连接被试设备

4mm安全实验室接头,最大电流可达 32 A

测试输出

BNC连接

尺寸

318 mm x 126 mm x 122 mm

重量

约 2.8 kg

BSM 200N40 - 机械开关

技术数据

工作电压

12 V / 24 V

工作电流

最大 40 A 直流连续,电阻负载

峰值电压

40 A @13.5 V ;20 A @27.0 V

接触

高纯度银制触点材料,继电器触点无抑制,与线圈电路绝缘

开关特性

切换时间

> 50 ms up to 500 ms

开/关时间

1 s to > 10 s

操作模式

由 LED 灯提示

触发

手动

手动触发单个事件

自动

自动触发,重复频率 0.1 Hz -1 Hz,通过电位计连续可选

外部

外部触发,下降沿 0 V,BNC 输入

操作模式

由 LED 灯提示

测量

电压监测

BNC 输出,分压器 1 : 200 +/-5%

CRO 触发

BNC 输出,下降沿 0 V

通用数据

供电电压

24 V 直流,通过电源适配器供电

尺寸

90 mm x 105 mm x 104 mm (长 x 宽 x 高)

重量

约 0.8 kg

选件

CA BS 200N

0.6 ohm / 50 uH 校准负载.用于电子开关特性校验

RS-BOX

分流电阻箱,带有下列电阻,Rs = 10 ohm,20 ohm,40 ohm 和120 ohm
