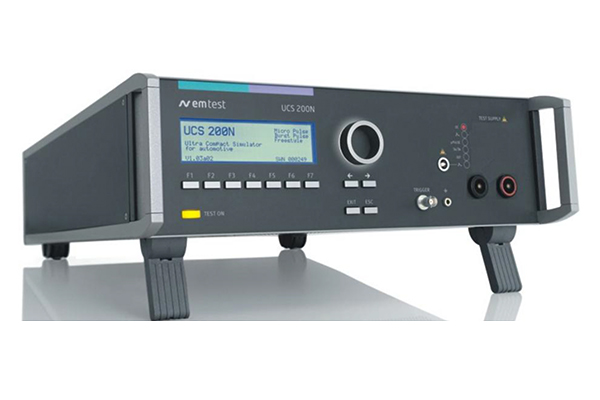

UCS200N 超小型汽车瞬变模拟器

UCS200N 超小型汽车瞬变模拟器

产品描述
主要特点
技术参数

  超小型汽车瞬变模拟器,可模拟汽车瞬变脉冲 1,2 和 3a / 3b。

  UCS 200N 系列汽车瞬变脉冲超小型传导抗干扰信号模拟器将电快速瞬变 / 脉冲群模块,微脉冲模块和所需的耦合网络集成在一台设备当中。UCS 200N 系列模拟器能够满足国际标准和全球众多汽车制造商的标准要求。根据型号的不同,内置耦合网络的最大电流可达到 200 A。内置耦合网络还可以由 LD 200N 系列,VDS 200N 系列和 PFS 200N 系列模拟器中的任意一台进行控制。对于非标准测试而言,微脉冲发生器可通过 FreeStyle 自由编程模式产生变化多样的波形参数。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  内置电快速瞬变 / 脉冲群发生模块

  内置微脉冲发生模块,符合 ISO 7637, JASO, SAE 和 NISSAN 标准

  内置 80 V 耦合网络,最大电流可达 200 A

  内置电池开关

  具有过流保护功能

  USB 和 GPIB-Bus 接口

  具有紧急停止功能

  测试软件支持 Windows Vista 和 Windows 7 操作系统

技术参数:

UCS 200N 型号

UCS 200N50

内置耦合 / 去耦网络80 V / 50 A, 100 A 持续 500 ms

UCS 200N100

内置耦合 / 去耦网络80 V / 100 A, 150 A 持续 500 ms

UCS 200N150

内置耦合 / 去耦网络80 V / 150 A

UCS 200N200

内置耦合 / 去耦网络80 V / 200 A

输入

被试设备供电 +/-

直流电压从 VDS 200N 或其他直流源输入

脉冲5、7

从 LD 200N 输入

输出

被试设备供电 +/-

中央被试设备输出端口

同轴输出端口

连接符合 ISO 7637-3:2007 标准要求的电容耦合钳

电快速瞬变 / 脉冲群模块,脉冲 3A / 3B



符合 ISO 7637-2 标准

测试电压

25 V - 1,000 V ± 10%

上升时间

5 ns ± 1.5 ns

脉冲持续时间

150 ns ± 45 ns

验证

根据 ISO 7637-2:2011 标准 AnnexC,以 50 ohm 和 1,000 ohm 阻抗进行验证

源阻抗

Zq = 50 ohm

极性

脉冲 3b 为正,脉冲 3a 为负

触发电路

触发脉冲群

自动,手动,外部触发

脉冲群持续时间

T4 = 0.1 ms - 999.9 ms

重复率

T5 = 10 ms - 99,900 ms

脉冲频率

f = 0.1 kHz - 200 kHz

测试持续时间

T = 0:01 min - 999:59 min

T > 999:59 min --> 无限长

输出

直接输出

通过 50 ohm 同轴连接器 (适用于连接电容耦合钳的测试)

耦合方式

接电池正极(用于供电线路测试)

CRO 触发

示波器 5 V 触发信号

测试程序

快速启动测试程序

参数在线可调,易于操作

标准测试程序

ISO 7637-2:2011 标准等级 1 - 4

用户测试程序

随机输出脉冲群 ;T 时间后改变电压 ;T 时间后改变频率

微脉冲模块,产生脉冲 1、2A 和 6



符合 ISO 7637-2:2011 标准

测试电压

U = 20 V - 600 V ± 10% (峰值电压和极性取决于所选择的测试标准)

重复率

0.2 s - 99.0 s

ISO 脉冲 1 (12 V 供电系统)

 上升时间

1 us +0% / -50% (10% - 90%)

脉冲持续时间

2 ms ± 10% (10% - 10%)

内阻

10 ohm ± 10%

ISO 脉冲 1 (24 V 供电系统)



上升时间

3 us +0% / -50% (10% - 90%)

脉冲持续时间

1 ms ± 10% (10% - 10%)

内阻

50 ohm ± 10%

ISO 脉冲 2(12 V / 24 V 供电系统)

上升时间

1 us +0% / -50% (10% - 90%)

脉冲持续时间

50 us ± 10% (10% - 10%)

内阻

2 ohm ± 10%

ISO 脉冲 6(12 V 供电系统)

上升时间

60 us +0% / -50% (10% - 90%)

脉冲持续时间

300 us ± 10% (10% - 10%)

内阻

30 ohm ± 10%

根据 ISO 7637-2,能够覆盖以下标准

SAE J1113

DC 10614

GM 3097

Renault

BMW

FIAT

Volkswagen

Mitsubishi

PSA

Honda

Chrysler PF 9326

Ford ES-XW7T

符合汽车厂家标准的微脉冲测试

JASO D-001 脉冲 A2

测试电压

+110 V

电容

C = 4.7 uF

脉冲持续时间

2.5 us ± 30% 时间常数(36.8%)

内阻 R1

0.6 ohm ± 10%

内阻 R2

0.4 ohm ± 10%

极性

JASO D-001 脉冲 B2

测试电压

-260 V

电容

C = 33 uF

脉冲持续时间

2.0 ms ± 20% 时间常数(36.8%)

内阻 R1

60 ohm ± 10%

内阻 R2

80 ohm ± 10%

极性

JASO D-001 脉冲 D2

测试电压

+170 V

电容

C = 2.2 uF

脉冲持续时间

2.5 us ± 30% 时间常数(36.8%)

内阻 R1

1.2 ohm ± 10%

内阻 R2

0.9 ohm ± 10%

极性

NISSAN 28400 NDS 03 脉冲 B2



测试电压

-300 V ± 10%

电容

C = 33 uF

内阻 R1

100 ohm ± 10%

内阻 R2

75 ohm ± 10%

极性

NISSAN 28400 NDS 07 脉冲 C8

测试电压

±300 V ± 10%

电容

C = 1 uF

内阻 R1

500 ohm ± 10%

内阻 R2

450 ohm ± 10%

极性

正和负

NISSAN 28400 NDS 07 脉冲 C50

测试电压

± 300 V ± 10%

电容

C = 33 uF

内阻 R1

30 ohm ± 10%

内阻 R2

200 ohm ± 10%

极性

正和负

NISSAN 28400 NDS 07 脉冲 C300

测试电压

- 300 V ± 10%

电容

C = 33 uF

内阻 R1

100 ohm ± 10%

内阻 R2

75 ohm ± 10%

极性

SAE J1455 | 互感脉冲

上升时间

1 us ± 20% (10% - 90%)

脉冲持续时间

15 us ± 20% 时间常数(36.8%)

内阻

50 ohm ± 10%

SAE J1455 | 自感脉冲

上升时间

1 us ± 20% (10 - 90%)

脉冲持续时间

1,000 us ± 20% 时间常数(36.8%)

内阻

20 ohm ± 10%

脉冲编程模式



上升时间

1 us - 10 us,步长 1 us

脉冲持续时间

50 us - 10,000 us

内阻

2 ohm - 1,000 ohm,步长 5 ohm;

200 ohm,400 ohm,450 ohm

通用数据

尺寸和重量

UCS 200N50

19" / 3 HU,约 20 kg

UCS 200N100

19" / 6 HU,约 30 kg

UCS 200N150

19" / 9 HU,约 35 kg

UCS 200N200

19" / 9HU,约 35 kg

供电电压

115 / 230 V +10 / -15%

保险丝

2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)

接口

串行接口

USB

并行接口

IEEE 488,地址 1 - 30

耦合网络接口

用于控制内置耦合网络和电池开关

环境

温度

10 °C to 35 °C

相对湿度

30 % to 75 %,无冷凝

大气压

86 kPa  - 106 kPa

选件

ACC

电容耦合钳

KW 50

100 : 1 分压器,50 ohm

KW 1000

500 : 1 分压器,1,000 ohm

CA EFT kit

电快速瞬变 / 脉冲群校验组件

A6dB

6 dB 衰减器,50 ohm

CA ISO

用于微脉冲和抛负载脉冲校验的负载电阻

iso.control

测试控制软件,内置标准库,带有测试报告生成及数据转换功能
