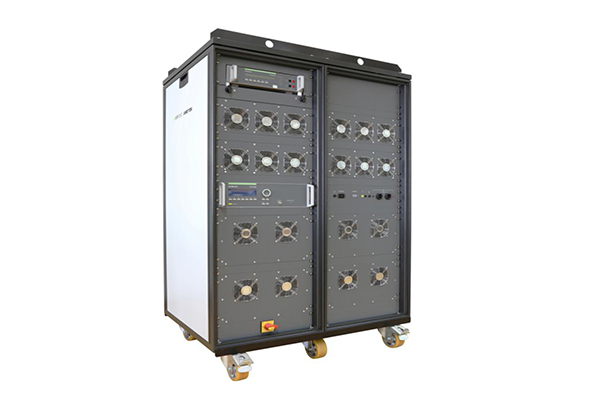

VDS 200Q系列 四象限电压跌落模拟器-电池供电模拟及直流电压源

VDS 200Q系列 四象限电压跌落模拟器-电池供电模拟及直流电压源

产品描述
主要特点
技术参数

  VDS 200Q - 四象限电池供电模拟器和直流电压源。

  VDS 200Q 系列用于模拟符合国际标准和众多汽车厂家标准要求的多种电池供电波形,其中的汽车厂家标准,因其对测试要求的复杂性,而成为 VDS 200Q 系列所覆盖的重要部分。

  此外,VDS 200Q 系列还可作为强大的直流电压源,在汽车瞬变脉冲测试中为被试设备供电。VDS 200Q 系列满足 42 V、24 V 和 12 V 全部三种供电电压类型。根据型号和测试应用的不同,其测试电流最高可达 100 A。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  最高测试电压可达 60 V

  双极性放大器模块

  四象限操作

  低输出阻抗

  强大的直流电压源

  符合 ISO 7637-2 / ISO 16750-2 标准脉冲 4 和脉冲 2b 测试要求

  输入接口可连接外置信号发生器以产生复杂波形

  测试软件支持 Windows 7 操作系统

  USB 和 GPIB 接口

技术参数:

VDS 200Q10

输出电压

-60 V - +60 V

输出电流

0 A - 10 A,连续

带宽 (-3dB)

DC - 180 kHz 全频段信号

供电电压

单相 100 / 120 / 230 V ± 10%  L, N, PE

尺寸

19"/6 HU

重量

约 37 kg

VDS 200Q25.1

输出电压

-20 V - +77 V

输出电流

0 A - 25 A, 连续

峰值电流

75 A,持续时间最长 200 ms

带宽 (-3dB)

DC - 150 kHz 全频段信号

扩展参数

-20 V - +77 V (最大 20 A)

150 - 250 kHz (最高 40 Vpp)

供电电压

单相 100 / 120 / 230 V ± 10%  L, N, PE

尺寸

19"/25 HU*)

重量

约 230 kg

VDS 200Q50.1

内置耦合 / 去耦网络80 V / 150 A

输出电压

-20 V - +77 V

输出电流

0 A - 50 A, 连续

峰值电流

150 A,持续时间最长 200 ms

带宽 (-3dB)

DC - 150 kHz 全频段信号

扩展参数

-20 V - +77 V (最大 20 A)

150 - 250 kHz (最高 40 Vpp)

供电电压

三相 200/400 V ±10% L1, L2, L3, PE

尺寸

19"/25 HU*)

重量

约 275 kg

VDS 200Q100.1

150 ns ± 45 ns

输出电压

-20 V - +77 V

输出电流

0 A - 100 A, 连续

峰值电流

300 A,持续时间最长 200 ms

带宽 (-3dB)

DC - 150 kHz 全频段信号

扩展参数

-20 V - +77 V (最大 80 A)

150 - 250 kHz (最高 40 Vpp)

供电电压

三相 200/400 V ±10% L1, L2, L3, PE

尺寸

19"/38 HU**)

重量

约 450 kg

VDS 200Q150.2

输出电压

-20 V - +77 V

输出电流

0 A - 150 A, 连续

峰值电流

450 A,持续时间最长 200 ms

带宽 (-3dB)

DC - 150 kHz 全频段信号

扩展参数

-20 V - +77 V (最大 120 A)

150 - 250 kHz (最高 40 Vpp)

供电电压

三相 200/400 V ±10% L1, L2, L3, PE

尺寸

2 x 19"/34 HU**)

重量

约 650 kg

VDS 200Q200.2

输出电压

-20 V - +80 V

输出电流

0 A - 200 A, 连续

峰值电流

600 A,持续时间最长 200 ms

带宽 (-3dB)

DC - 150 kHz 全频段信号

扩展参数

-20 V - +80 V (最大 120 A)

150 - 250 kHz (最高 40 Vpp)

供电电压

三相 200/400 V ±10% L1, L2, L3, PE

尺寸

2 x 19"/34 HU**)

重量

约 900 kg

**)配备机柜,且机柜空间还可容纳 AutoWave 和 NR-RAC AutoWave

通用数据(所有型号)

通用技术数据

源阻抗

Zi = < 10 mohm

操作

四象限,双极性操作

限流器

(不适用于 VDS 200Q10) 3x Imax:限流器启动前,允许冲击电流达到额定电流的三倍,持续时间200 ms

补偿

STD: DC - 40 kHz  HF: DC - >=150 kHz  CAP: DC - 3kHz

恢复

>90%,恢复时间 < 25 us

输出上升时间

typ. <10 us, <3 us (高频)

电压波动

Ur <10 mVp-p,最小频率 400 Hz

控制

输入模拟信号

冷却

风冷,温度可控

保护

磁断路器保护(取决于 VDS 200Q 的具体型号)

触发

自动触发

自动释放脉冲

手动触发

手动释放单个脉冲

外部触发

外部触发释放单个脉冲

输出

被试设备供电 +/-

安全实验室连接器或大电流连接器

外部触发

5 - 15 V TTL 信号、BNC 连接器

CRO 触发

示波器 5 V TTL 信号

接口

串行接口

USB 、以太网接口(用于选配的AutoWave)、IEEE 488, 地址 1 - 30

远程控制

可连接外置信号发生器 (10 kohm)

-10 V - +10 V / 0 - 150 kHz (VDS 200Q10 为 180 kHz)

任意波形测试程序

直流源

取决于 VDS 200Q 具体型号

功能

正弦波扫频脉冲、正弦波爬坡脉冲、限幅抛负载脉冲、快速启动脉冲、外部控制脉冲、GM9105P脉冲4、下降和上冲脉冲

标准测试程序

ISO 7637 脉冲 2b 和脉冲 4 、ISO 16750-2

服务程序

服务,设置,自测

测试环境

温度

10 °C to 40 °C

相对湿度

10 % to 90 %,无冷凝

大气压

86 kPa  - 106 kPa

选件

AutoWave

2 通道或 4 通道车载供电系统任意波形模拟记录仪,满足更加复杂的测试需求

PFM 200N100.1

符合 LV 124: E-10 和 E-13、LV 148:E48-09 标准的电源故障模拟器。由AutoWave 通过总线接口控制。

PFM 200N200

200A PowerFail simulator for test requirements as per LV 124: E-10 and E-13 and LV 148: E48-09. Controlled by AutoWave via Framebus interface.

iso.control

测试控制软件,内置标准库,带有测试报告生成及数据转换功能
