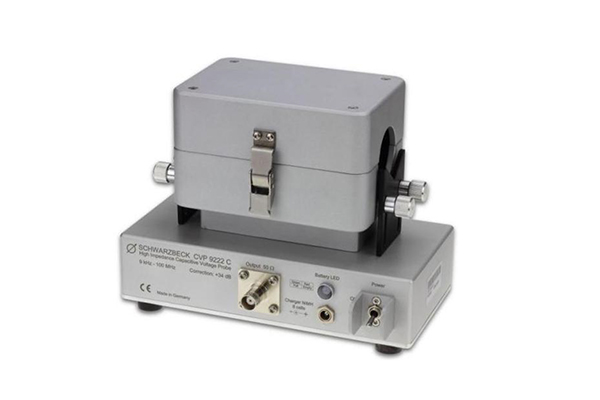

CVP 9222 C高阻抗容性电压探头（9kHz-100MHz）

CVP 9222 C高阻抗容性电压探头（9kHz-100MHz）

产品描述
主要特点
技术参数

用于测量电缆上的非对称干扰电压，无中断且被测设备无限制运行。

未找到相应参数组，请于后台属性模板中添加

主要特点：

       该探头配有高效金属屏蔽层，以抑制外部干扰。电压探头采用电池驱动，容量持续40小时以上。具有极低噪声特性的内置跨阻放大器能够处理CISPR 16标准脉冲而不失真。

       对于8 mm EUT线径，标称传感器为34 dB的平坦频率响应允许仅使用少量传感器值进行精确测量。



应用说明：

       容性电压探头配合EMI接收机测量不对称电压。其典型使用方法在CISPR22/EN55022 C1.3 中有描述。测量8mm线径的电缆时，34dB传输阻抗值须补偿到接收机的读数中。

       通常频率范围在150kHz到30MHz，需要使用带宽为9kHz的准峰值或平均峰值检波器来测量。容性夹具可打开，放入需要测量的电缆，建议将电缆尽量放置正中，可用夹具两端的M型塑料部分来帮助定位。

       此款探头电池供电，绿色LED显示灯亮时，代表可正常运作，红灯亮时代表电源不足。

       有一个可用的选件CAL 9222 B校准适配器。

频率范围

9 kHz -100 MHz

50欧姆下插入损耗

34dB(8mm)

频率平坦度

typ. < ± 0.5 dB

屏蔽效果（抗外场）

typ. 50 dB

最大峰值电压

30V

驻波比

VSWR < 1.2

夹具直径

32mm

附加并联电容

 typ.4pF

连接器

 BNC

供电

 NiMH电池，8只，AA型号

电池使用寿命

>40 h

推荐自动充电适配器

Ansmann  ACS410/ACS110

尺寸

110x180x140 mm

重量

2kg
