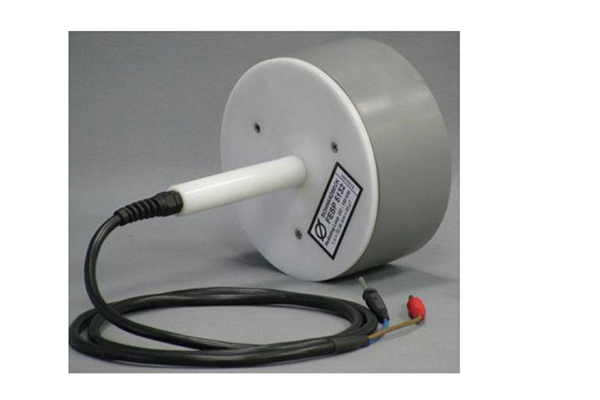

FESP 5132辐射环形天线（0-150k）

FESP 5132辐射环形天线（0-150k）

产品描述
主要特点
技术参数

        FESP 5132主要应用于磁场的抗干扰性测试，符合标准EN 55103 和MIL-STD-461 E。根据电流源的特性，短期内可以产生高达1500 A/m的磁场。产生的磁场与线圈电流成比例。一个定距环允许线圈与EUT表面精确的距离为50 mm。

未找到相应参数组，请于后台属性模板中添加

主要特点：

       FESP 5132主要应用于磁场的抗干扰性测试，符合标准EN 55103 和MIL-STD-461 E。根据电流源的特性，短期内可以产生高达1500 A/m的磁场。产生的磁场与线圈电流成比例。一个定距环允许线圈与EUT表面精确的距离为50 mm。

       在某些情况（对中等场强的需求）可以使用一个已知的串联电阻，测量跨接在此电阻上的电压。可在电阻上方便地得到的电压读数，它按比例对应所产生的磁场。较大的串联电阻比起电感，有更大的频率依赖特性（但是场强的效率降低）。

       FESP 5132也可用来测量已存在的磁场。开路输出电压直接与磁场强度成比例（频率不变），或直接与频率成比例（磁场强度不变）。 FESP 5132的输出电压要使用高阻抗的测量设备。如使用 50Ω的测量设备，FESP 5132的源阻抗必须考虑频率高于30 kHz (50 Ω 在 100 kHz, 100 Ω 在 200 kHz)。

频率范围

0-150kHz

线圈匝数

20

线直径

2 mm Cu (AWG 12)

最大线圈电流

20 A (5 min.)

标称线圈电流

10 A 连续

最大磁场强度

1500 A/m，5分钟

标称磁场强度

750 A/m，连续

磁场强度，1A线圈电流（距离环50mm）

75.56 A/m (95 µT)

对1 A/m需要电流：（距离环50mm）

13.23 mA

平均线圈直径

120 mm

空线圈中心到测量平面

50 mm

机械尺寸规格

0.16 m x 0.25 (0.3) m

终端：香蕉插座

4 mm

电感

80 µH

电阻

0.3 Ω

重量

1.2 kg
