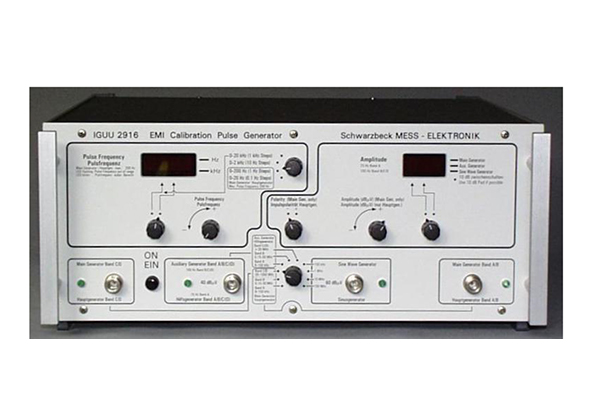

IGUU2916 EMI 校准脉冲和正弦波发生器(9k-1G)

IGUU2916 EMI 校准脉冲和正弦波发生器(9k-1G)

产品描述
主要特点
技术参数

       校准电磁干扰测量接收机时,特别是根据CISPR-16标准要求校准接收机的脉冲响应特性时,必须使用脉冲信号发生器。IGUU 2916为各EMI接收机制造商和计量机构所采用,是全球使用最广泛的校准脉冲源。

未找到相应参数组,请于后台属性模板中添加

主要特点:

      校准电磁干扰测量接收机时,特别是根据CISPR-16标准要求校准接收机的脉冲响应特性时,必须使用脉冲信号发生器。IGUU 2916为各EMI接收机制造商和计量机构所采用,是全球使用最广泛的校准脉冲源。

       IGUU 2916由三个信号源组成:一个主脉冲发生器、一个辅助脉冲发生器和一个正弦波发生器。由于校准脉冲发生器本身带有正弦信号发生器,因此在校准EMI接收机的脉冲响应特性时,不需要外接信号源。通过专用的接口、测试软件和同轴开关,可自动完成电磁干扰接收机的脉冲响应特性校准。控制软件基于WINDOWS操作系统,界面友好,操作简便。

       可选的同轴开关单元KU 9616,可由IGUU 2916控制,将IGUU 2916的四个输出之一连接到被测设备(EUT),测试中不需要切换同轴连接器,既方便又省时。

       通过GPIB接口可以由计算机完全控制IGUU 2916的全部功能,如果选择了KU 9616,就可以实现全自动测试。

1. 主发生器:

脉冲频率范围:

0.1 Hz-20 Hz, 1-200 Hz, 10 Hz-2 kHz, 100 Hz -20 kHz,步距为0.1Hz, 1 Hz, 10 Hz, 100 Hz

频率精度: ±2×10-4 Hz

脉冲形状:几乎是方波

脉冲宽度:波段A 270ns;波段B 6ns;波段C/D 0.3ns

脉冲极性:正/负(可切换)

脉冲幅度:(CISPR 加权 Q.P.):

波段A / B  10 - 70dB 步距为1dB

波段C/D  0 - 60 dB 步距为1dB

最大输出电压(跨接50Ω负载):80V~110V

60dB衰减器处Pulse Area的设置:

对应于CISPR 16标准QP检波器,在跨接50欧姆上等于1mVrms

频率平坦度:

典型值:±0到-0.5dB,在波段A/B的高端频率

波段C:典型值:±0.5dB(30MHz-100MHz)(100MHz是电平校准的参考频率)

电平在频率200MHz-800MHz之间,随频率增加而+0.5dB到+1dB,在800MHz - 1000MHz时降低到±0到-1dB。

电平精度:

波段A/B:±0.5 dB at 50 kHz, 1 MHz

波段C/D:±0.8 dB at 100 MHz



2. 辅助发生器:

脉冲频率范围:

0.1 Hz-20 Hz, 1-200 Hz, 10 Hz-2 kHz, 100 Hz -20 kHz,步距为0.1Hz, 1 Hz, 10 Hz, 100 Hz

脉冲频率精度: ±2×10-4 Hz

脉冲宽度:波段A 70ns;波段B 5ns;波段C/D 1ns

脉冲幅度:(CISPR加权QP):

波段A/BC/D:40dB固定电平

频率平坦度:

波段A/B:同主发生器

波段C(D):典型值±0.75 dB,30MHz-300MHz;-3 dB >500 MHz



3. 尺寸: W x H x D

447mm x 180mm x 460mm
