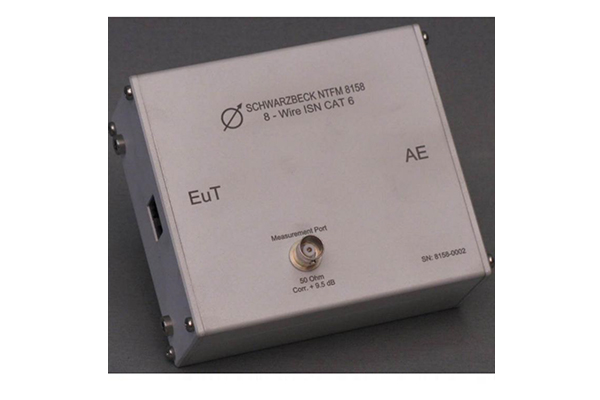

NTFM8158通信端阻抗稳定网络(150k-30M)

NTFM8158通信端阻抗稳定网络(150k-30M)

产品描述
主要特点
技术参数

应用说明

       被测设备的电信端口必须连接到NTFM 8158 EUT端口。NTFM 8158提供了EUT的非对称端口终端。必须与被测装置一起操作的辅助设备(AE)必须连接到NTFM 8158的AE端口。

       数据通信基于成对导线上的差模电压。如果电压中间的虚零点与参考地相比较发生位移,则该位移的大小称为非对称干扰电压或共模电压。此电压与要用接收器测量的BNC连接器分离。标称分压因数为9.5 dB,即50Ω接收器处的电压读数必须增加9.5 dB。这会产生干扰电压。

       LCL描述沿传输线将所需差模数据信号转换为不需要的共模信号。共模信号可能被辐射,并可能引起干扰场强度。

       CISPR 22更详细地描述了测试设置。必须特别注意低感应接地,即适用于射频的接地。这是通过将NTFM 8158的铝外壳直接放置在基准接地平面上来实现的。受试设备电缆和辅助设备电缆之间不得紧密或平行安装,以避免它们之间不必要的耦合。

未找到相应参数组,请于后台属性模板中添加

主要特点:

       ISN NTFM 8158用于依据CISPR 22:2005或 EN 55022:2006,测量非屏蔽双绞线(UTP)或具有2/4/6/8线的通信端口的骚扰电压。被测设备(EUT)或者辅助设备(AE)可使用RJ-45连接器进行连接,引脚定义符合EIA/TIA-T568A/B。NTFM 8158的电路设计依据是CISPR 22版本5.2图D.3。

       NTFM 8158提供的纵向转换损耗,在EUT侧的典型值为75dB,允许对CAT6类设备直接进行测量。

       NTFM 8158除了能用于骚扰电压的测量,还能用于依据CISPR 24或EN 55024的传导抗扰度测量,这时需要一个符合IEC61000-4-6标准的50Ω到150Ω阻抗适配器,作为选件,这个适配器也能很容易地安装到NTFM 8158。

       NTFM 8158的技术指标,完全符合CISPR 22版本5.2,并且符合CISPR 16-1-2附件E中描述的方法进行校准。

频率范围

150 kHz - 30 MHz(ISN)

150 kHz - 80 MHz(CDN)

类型

T8, T4, T2-ISN, CDN

插入损耗典型值

(差分模式AE-EUT 端口)

< 1dB(100kHz-30MHz)

< 2.5dB(30MHz-250MHz),见图1

去耦(AE-EUT)

>55 dB,见图2

纵向转换损耗(LCL)

75dB@150kHz

59dB@30MHz,见图3

分压因子(不对称电压)

9.5 dB ± 1 dB,见图4

最大RF电压-EUT

15 V

最大RF电压-测量端口BNC

25 V

阻抗(不对称)

150Ω ± 20 Ω(≤30 MHz),见图5

150 Ω + 60 Ω/ -45 Ω,>30 MHz

共模相位角

0° ± 20°

连接器(AE,EUT)

RJ-45 (8P8C)

测量端口

BNC(female) 50Ω

串扰PSELFEXT典型值

>66dB(150kHz-1MHz)

>46dB(10MHz)

>38dB(30MHz)

CISPR电路图

CISPR 22 附件 D 图 D.3

重量

465g

尺寸(W x H x D)

125 mm x 62 mm x 105 mm
