OSE 150-2 set双通道光纤探头(50Mbps)

OSE 150-2 set双通道光纤探头(50Mbps)

产品描述
主要特点
技术参数

  在EFT/Burst干扰影响下的数字信号,可以借助OSE 150-2零电势地显示到示波器上。OSE 150-2能够快速识别到受干扰的信号。它有两个单独的传感器,分别用于检测受测物中的两种数字信号。它通过两根光纤与示波器的两个接收端相连。该探头的传感器把从受测物中测得的逻辑信号转化为光信号。有多种传感器可供选择,这些传感器的测量范围各不相同。在预定时,可以选择S21,S31和S32等类型的传感器。经由传感器获得的光信号通过光纤传到示波器的光学输入端,光学输入端再把光信号转化为电信号;示波器可以显示这些信号,并用它们来控制其他设备。该系统适合在暗室外或电磁兼容实验室内进行信号监测。主要用于数字信号传输。

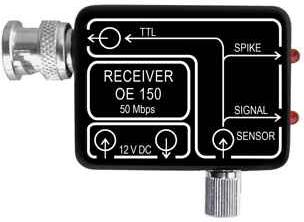

OE 150光学接收器



S25 光学传感器



  OE 150型光学接收器可以接收传感器的光学信号,并将其以电信号的形式通过BNC型连接器输送给示波器或计数器。该接收器可以与S21、S31和S32型传感器以及BS 01B、BD 01E 和BD 06B型BURST探测器一起使用,采集突发信号过程。

S25 光学传感器

  S25 型传感器是一个数字探头,在BURST试验中,无反作用地传递受试设备发出的数字信号。使用时将其固定在受试设备的电路板上,由受试设备供电。数字信号在传感器中被转换为光学信号,并通过光纤传递至接收器或示波器。



S25 光学传感器

未找到相应参数组,请于后台属性模板中添加

具体指标:

OE 150 光学接收器

传输范围

DC~50 Mbps

光纤接口

Ø 2.2 mm

电源电压

12 V / 100 mA

光纤长度

1 m~ 20 m

输出接口

BNC, 5 V HCMOS

尺寸 (L x W x H)

(71 x 47 x 14) mm

S25 光学传感器

传输范围

DC~50 Mbps

光纤接口

Ø 2.2 mm

电源电压

3 V~5 V

电流输入

30 mA

尺寸 (L x W x H)

(34 x 10 x 6) mm
