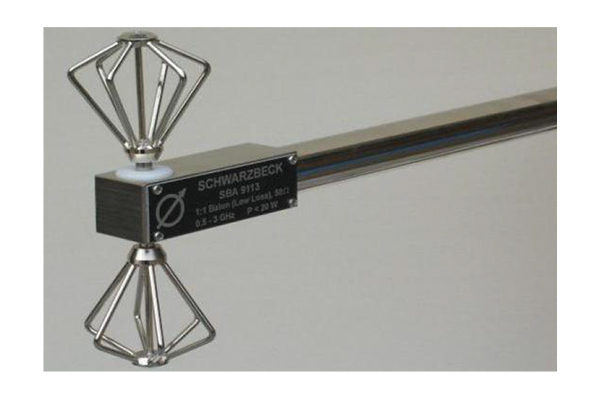

SBA9113小型双锥微波天线(0.5-3G)

SBA9113小型双锥微波天线(0.5-3G)

产品描述
主要特点
技术参数

       SBA9113满足CISPR 16-1-4对于1GHz以上的场地验证。SBA 9113的设计是因为在全球范围内没有运行在1GHz以上的全向宽带天线。如使用常用微波天线（如对数或喇叭天线）对试验场地进行验证会导致结果不足，因为这些方向图集中的定向增益天线没有考虑测试场地的特性。

未找到相应参数组，请于后台属性模板中添加

主要特点：

        SBA9113满足CISPR 16-1-4对于1GHz以上的场地验证。SBA 9113的设计是因为在全球范围内没有运行在1GHz以上的全向宽带天线。如使用常用微波天线（如对数或喇叭天线）对试验场地进行验证会导致结果不足，因为这些方向图集中的定向增益天线没有考虑测试场地的特性。

       微波双锥天线的主要用途是评估测试场地，场强（选频）测量和产生特定场强（例如ERP或者EIRP）。由于具有宽带的特点，不需要象半波偶极子天线一样频繁更换天线，从而节省测量时间。微波双锥天线允许在整个频率范围内执行连续的扫频。由于具有和偶极子天线类似的方向图、固定相位中心和高功率处理能力，SBA 9113可以在很多场合替代半波偶极子天线。

       SBA 9113不适用于非常低限值的辐射发射试验。喇叭和对数天线由于其较好的天线系数而更适合用于此目的。SBA 9113的一个典型应用是在GSM频带中确定基站附近的场强曝光。

频率范围

0.5-3GHz

连接器

50 欧姆；N型 母端

平衡不平衡（低损耗）

1：1

最大输入功率

20 W

典型驻波比

1-4

分度环

LR=190mm

天线振子总长

LE =140 mm

天线振子直径

D = 49 mm

天线振子安装

M4

安装

22mm直径管，LH=560 mm

重量

750g
