MIL-STD 美军标半电波暗室

MIL-STD 美军标半电波暗室

产品描述
主要特点
技术参数

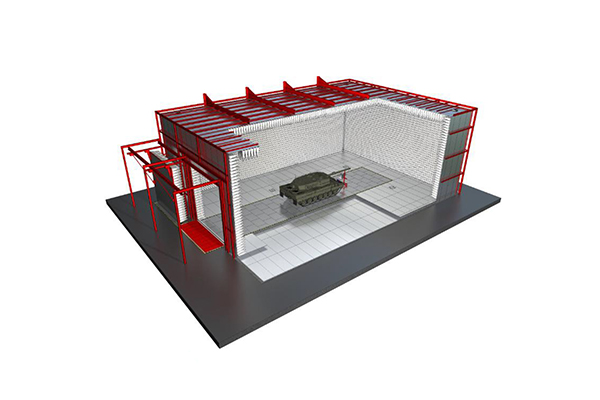

  MIL-STD是专门为满足MIL-STD-461对辐射发射和辐射抗扰度测试要求而设计的,测试距离1m,可测试大的EUT或车辆。

  MIL-STD Advanced 暗室是根据大尺寸EUT测试要求定制的暗室方案,完全满足MIL-STD 461标准。铺设长尖劈或混合吸波材料完全满足CISPR 16-1-4和ANSI C63.4,汽车标准和汽车零部件等测试。

  这两种设计方案基于MIL-STD 461和根据客户定制要求满足军标较大的EUT测试。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  完全满足MIL-STD-461 EMI/DO 160测试标准

  完全满足MIL-STD-461 EMS/DO 160测试标准

  经济和高性能的解决方案完全满足1m测试距离

  暗室尺寸可调整,特性和配置根据EUT要求可进行灵活配置

  暗室自有产品超过90%,全球工厂采用统一工艺和质量控制

  暗室工程德国全程控制,工艺严谨,施工规范

  吸波材料一致性极好,仿真结果对于设计有真正指导意义

  预制的模块化铁氧体安装技术,节约安装时间并且工艺一致性好

  独特的纳米材料吸波材料,替代传统的碳粉技术

  吸波材料性能优异,稳定性好,不存在老化和下垂的问题,10年内性能下降免费更换吸波材料

  吸波材料完全不燃烧、全球唯一满足满足DIN EN13501-1 classA2-s1d0防火等级要求,避免暗室着火事件发生

  暗室满足洁净度要求,ISO 14644-1 class 5,材料无毒

  吸波材料防潮,对使用环境湿度无要求,可直接用吸尘器进行日常维护

  吸波材料可互相替代,维护成本极低

  全新设计的三刀三簧屏蔽门,性能更好,维护方便

  交钥匙解决方案

型号

MIL-STD

MIL-STD

Advanced Pyramid

MIL-STD

Advanced Hybrid

尺寸mm

(长x宽x高)

定制

定制

定制

频率范围

9KHz/80MHz-40GHz

铺设短尖劈P600或P900

9KHz/30MHz-40GHz

铺设长尖劈P2200或P2400

9KHz/26MHz-40GHz

铺设长尖劈P2400

9KHz/30MHz-40GHz

铺设混合尖劈

测试距离

1m

吸波材料铺设

墙面与天花板

复合尖劈或长尖劈

辐射发射测试

符合MIL-STD-461标准

辐射抗扰度测试

符合MIL-STD-461标准

NSA

满足CISPR 16-1-4和ANSI C63.4±3.5dB(30MHz-1GHz)

SVSWR

满足最大5.5 dB (1GHz-18GHz)要求

均匀域

完全满足IEC 61000-4-3要求额16个点75%满足0-6dB均匀性要求

垂直入射的吸收

80MHz-250MHz:≥6dB;>250MHz:≥10dB

标准配置

通道门:定制

2个用于通风的蜂窝波导窗

1个250V,2x32A的交流电源滤波器

2个穿墙板

馈通元件:6个N型接头,6个BNC接头,2个光纤接口

配电安装

照明设备

高架地板(承重80吨,特殊可定制)

吸波材料铺设

可选配置

三相电源滤波器

信号线/数据线滤波器

空调系统

天线支架

音视频监控系统

完全不燃烧型吸波材料

其他设备、附件等
