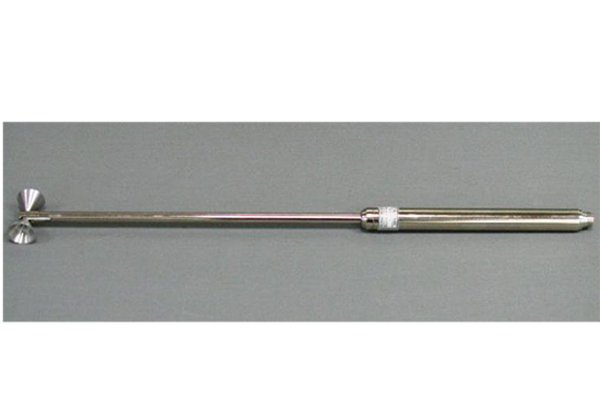

SBA9119小型双锥微波天线(1-6G)

SBA9119小型双锥微波天线(1-6G)

产品描述
主要特点
技术参数

       SBA9119满足CISPR 16-1-4对于1GHz以上的场地验证。与SBA 9112组合使用可成为覆盖频率范围为1-18 GHz的优秀天线。

未找到相应参数组,请于后台属性模板中添加

主要特点

       SBA9119满足CISPR 16-1-4对于1GHz以上的场地验证。与SBA 9112组合使用可成为覆盖频率范围为1-18 GHz的优秀天线。如使用常用微波天线(如对数或喇叭天线)对试验场地进行验证会导致结果不足,因为这些方向图集中的定向增益天线没有考虑测试场地的特性。

       微波双锥天线的主要用途是评估测试场地,场强(选频)测量和产生特定场强(例如ERP或者EIRP)。由于具有宽带的特点,不需要象半波偶极子天线一样频繁更换天线,从而节省测量时间。微波双锥天线允许在整个频率范围内执行连续的扫频。由于具有和偶极子天线类似的方向图、固定相位中心和高功率处理能力,SBA 9119可以在很多场合替代半波偶极子天线。

       SBA 9119不适用于非常低限值的辐射发射试验。喇叭和对数天线由于其较好的天线系数而更适合用于此目的。SBA 9119的一个典型应用是由于其尺寸小而被用作(高度线性)宽带近场探头。

标称频率范围

1-6 GHz

可用频率范围

0.5-6.5 GHz

连接器

50 欧姆;N型 母端

平衡不平衡(低损耗)

1:1

最大输入功率

20 W

典型驻波比

1.5-5

分度环

LR=190mm

天线振子总长

LE =50 mm

天线振子直径

D = 28 mm

安装

22mm直径管,LH=560 mm

重量

400g
