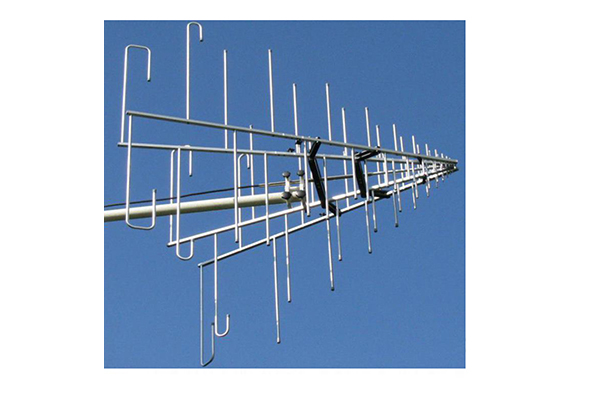

STLP9128Ds 堆叠式对数周期天线(80M-3G)

STLP9128Ds 堆叠式对数周期天线(80M-3G)

产品描述
主要特点
技术参数

        线性极化叠层对数周期宽带天线,带N或7/16连接器,用于接收和发射应用。主要用途:为抗扰度测试生成规定的场强水平。

未找到相应参数组,请于后台属性模板中添加

主要特点:

        叠层对数周期偶极子天线由两个普通对数天线组成结构。普通对数的优良特性(大带宽平坦增益,低SWR)。可以使用叠层LP设计来维护设计。叠层设计有助于在一定程度上聚焦H面的方向图,与普通LP天线相比,典型的增益提高了2.5dB。这对于免疫测试尤其重要,其中需要最大场强和良好的场均匀性。E面和H面中的波束宽度几乎相同,以最小的地面反射影响提供被测设备的最佳照射。

标称频率范围

80 -3000 MHz

可用频率范围

70 -4000 MHz

极化

线性

图案类型

定向

材料

阻抗

50 欧姆

典型驻波比

1.6 (f < 3 GHz)

最大输入功率(7/16接口)

2kW(连续);3kW(间歇)

最大输入功率(N接口)

1kW(连续);1.5kW(间歇)

连接器

N 母端或7/16 母端

尺寸

1480 x 1480 x 1340 mm(长度*宽度*高度)

重量

8.1 kg

安装及推荐适配器

22mm直径管,AA 9209
