Schwarzbeck LISN AMN概述

Schwarzbeck LISN AMN概述

产品描述
主要特点
技术参数

LISN线路阻抗稳定网络/AMN人工电源网络。

为被测设备(EuT)提供必要的电源电压(AC或DC)和电流。

耦合EUT产生的干扰电压,并将其提供给接收器。

向被测设备(EUT)提供定义良好的射频阻抗。

防止来自电源(过滤器)的不必要干扰。

保护电源不受受验设备产生的不必要干扰电压的影响。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  • LISN线路阻抗稳定网络/AMN人工电源网络
  • 为被测设备(EuT)提供必要的电源电压(AC或DC)和电流。
  • 耦合EUT产生的干扰电压,并将其提供给接收器。
  • 向被测设备(EUT)提供定义良好的射频阻抗。
  • 防止来自电源(过滤器)的不必要干扰
  • 保护电源不受受验设备产生的不必要干扰电压的影响

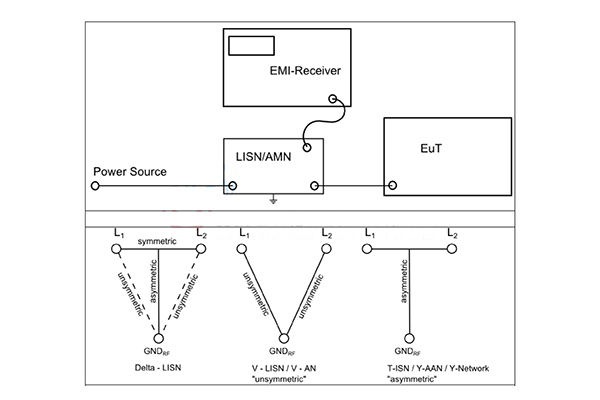

  • 我们可以区分三种类型的LISN:V型、T型和Delta型LISN
  • V-LISN分别测量两条线路L1与地或L2与地之间的不对称干扰电压。V-LISN也被称为V-AMN,V-LISN是目前最常用的LISN。
  • 有两种不同阻抗的V-LISN。具有5μH电感的V-LISN(CISPR 16-1-2、CISPR 25、ISO 7637、DO160)通常用于测量车辆、船只和飞机,用直流或400 Hz连接到车载电源的设备。根据CISPR 16-1-2、MIL STD 461和ANSI C63.4,另一种50μH的V-LISN旨在50 Hz或60 Hz的电源频率下工作。
  • T-ISN(图2右侧)测量非对称干扰电压(共模电压)并将其提供给EMI接收器。T-ISN通常用于测量与对称线路(如双绞线)连接的电信和数据传输设备。

型号

结构

阻抗

最大连续电流

路数

选项

CISPR 16-1-2 插座

NSLK 8117

V-LISN

(50 µH + 5 Ω) || 50 Ω

2 x 10 A

2



NSLK 8127

V-LISN

(50 µH + 5 Ω) || 50 Ω

2 x 16 A

2

RC, PLC

NSLK 8126

V-LISN

(50 µH + 5 Ω) || 50 Ω

2 x 16 A Schuko
4 x 16 A CEKON

4

RC

NSLK 8128

V-LISN

(50 µH + 5 Ω) || 50 Ω

2 x 16 A Schuko and
4 x 32 A CEKON

4

RC

NSLK 8163

V-LISN

(50 µH + 5 Ω) || 50 Ω

4 x 64 A CEKON

4

RC

CISPR 16-1-2 翼形端子

NNLK 8121

V-LISN

(50 µH + 5 Ω) || 50 Ω

4 x 50 (100) A

 4

RC, Hochstrom, 400/700V, Lüfter

NNLK 8122

V-LISN

(50 µH + 5 Ω) || 50 Ω

2 x 50 A

 2



NNLK 8129

V-LISN

50 µH || 50 Ω

4 x 200 (300) A

 4

RC, 400/700 V, Lüfter

NNLK 8129-2 HV

V-LISN

50 µH || 50 Ω

2 x 200 (300) A

2

RC,TC

NNLK 8130

V-LISN

50 µH || 50 Ω

4 x 400 (500) A

 4

RC

NNLK 8140

V-LISN

50 µH || 50 Ω

1 x 800 (1000) A

1



汽车

NNHV 8123

V-LISN

5µH || 50 Ω

70 (100) A

1



NNHV 8123-200

V-LISN

5µH || 50 Ω

200 A

1



NNHV 8123-400

V-LISN

5µH || 50 Ω

400 A

1



NNBM 8124

V-LISN

(5µH + 1 Ω) || 50 Ω

70 (100) A

1

N-connector

NNBM 8124-200

V-LISN

(5µH + 1 Ω) || 50 Ω

200 A

1

N-connector

NNBM 8124-400

V-LISN

(5µH + 1 Ω) || 50 Ω

400 A

1

N-connector

NNBM 8126 A 890

V-LISN

5 µH || 50 Ω

70 (100) A

1

DO-160

BAN 8508





8 A (DC)

1



BAN 8530





30 A (DC)

1



军用

NNBL 8225

V-LISN

(50 µH + 5 Ω) || 50 Ω

20 A

1



NNBL 8226

V-LISN

(50 µH + 5 Ω) || 50 Ω

70 (100) A

1



NNBL 8226-HV

V-LISN

(50 µH + 5 Ω) || 50 Ω

70 (100) A

1



NNBL 8226-2

V-LISN

(50 µH + 5 Ω) || 50 Ω

70 (100) A

2



NNBL 8229-HV

V-LISN

(50 µH + 5 Ω) || 50 Ω

200 A

1



NNBL 8230

V-LISN

(50 µH + 5 Ω) || 50 Ω

300 A

1



NNBL 8240

V-LISN

(50 µH + 5 Ω) || 50 Ω

800 (1000) A

1



T-ISN

NTFM 8131

T-ISN

150 Ω ± 10%

3 A (AC)

 2



NTFM 8158

T-ISN

150 Ω ± 20 Ω

600 mA DC (pair)

 2



CAT5 8158

T-ISN

150 Ω ± 20 Ω

600 mA DC (pair)

 2



CAT3 8158

T-ISN

150 Ω ± 20 Ω

600 mA DC (pair)

 2



ISN S8

T-ISN

150 Ω ±20 Ω
150 Ω + 60 Ω /-45 Ω

1 A (DC)

 8



ISN S1

T-ISN

150 Ω ±20 Ω
150 Ω + 60 Ω /-45 Ω

1 A (DC)

1



特殊 - LISN

Pilot ISN



150 Ω ±20 Ω

1.4 A DC

2



ECSS LISN1



(1.5 µH) || 50 Ω

10 A

2



ECSS LISN 2



(2 µH) || 50 Ω

10 A

2



ECSS LISN 2 - 75A



(2 µH) || 50 Ω

75 A

2



ECSS LISN 3



(0.7 µH) || 50 Ω

10 A

2



NPLC 8500

V-LISN

1 Ω

16 A

1



PVDC 8300

PV-LISN
Universal

150 Ω common
100 Ω differental

50 A (100 A with opt. fans)

 2

Fans

PVDC 8301

PV-LISN
Universal

150 Ω common
100 Ω differental

200 A

 2



TEMP 8400

Tempest-

V-LISN

1.4 kΩ

16 A

 2

TEMP 8401
