DOAL01 音频数字光纤链路

DOAL01 音频数字光纤链路

产品描述
主要特点
技术参数

  DOAL01(Digital Optical Audio Link)是一个高质量的音频数字光纤连接器,通常应用于那些需要从RF比较糟糕的环境获取音频的场合,例如从暗室中进行的辐射敏感度测试情况下提取音频数据,系统是双向、半双工并且使用光纤进行连接的。

  系统一端连接那些曝露于RF环境中的音频发生或者提取设备(喇叭/麦克风),另外一端连接音频分析仪或者音频发生器,目的是为了从吸波暗室中获取音频信号用于分析或者将精确的音频信号注入到暗室中。采用的音频数据流格式为24bit,48KHz的采样速率,标准的S/PDIF编码格式,在控制侧的数字S/PDIF编码同时提供模拟输出。

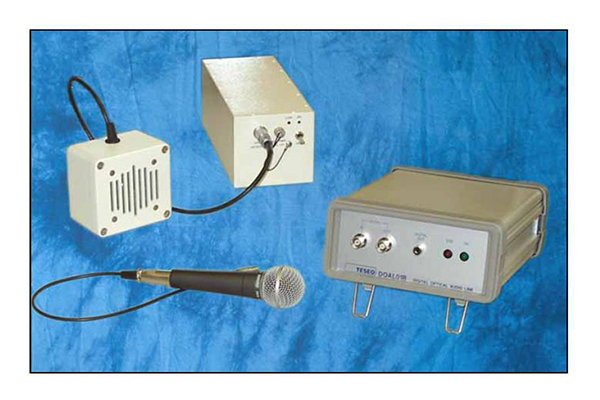

  系统包含下列部件:

  DOAL01T-B,发送模块,放置在曝露于RF的环境之中(比如吸波暗室或者GTEM小室),采用电池供电,并且屏蔽,可以兼顾发射/接收,电池采用12V的充电器,输入以及输出只采用一个连接器,前面板有on/off的开关,带有一对LED指示灯,分别指示电源on/off以及电池状态。

  CB2,12V的电池充电器,用于给DOAL01T-B的电池进行充电;

  DOAL01R ,基本模块,放置在控制侧,兼顾发射/接收,采用外部12V电源供电,和外部的音频分析仪或者信号发生器(不能同时接)之间采用电气连接,前面板有on/off的开关,带有一对LED指示灯,分别指示电源on/off以及光纤连接状态,模块没有采用屏蔽设计,因为设计的时候是考虑到放在一般实验室中使用。

  AL2,12V的外置电源,用于给DOAL01R供电;

  FB020,光纤,20米长,用于连接DOAL01T-B/ DOAL01R;

  DOAL01-MIC,屏蔽的麦克风,用于获取音频信号;

  DOAL01-MIC,屏蔽的扩音器,用户产生音频信号。

未找到相应参数组,请于后台属性模板中添加

总体

频率范围

20Hz-20KHz

光纤

200/240um

波长

820nm

光纤最大长度

>200m

失真@1KHz

小于0.2%

(从DOAL01S至DOAL01T-B)

信噪比

>60dB

分辨率

24bit

工作温度

0-50℃

DOAL01T-B

麦克风输入

平衡、动态

扬声器输出

4Ω,最大2W

Audio输入/出连接器

Lemo, multipolar

RF敏感度

200V/m,1MHz-3GHz

尺寸

190×79×78mm

DOAL01R

音频输出连接器

BNC

输出电压

±1V

音频输入连接器

BNC

输入电压

±1V

数字输出连接器

RCA

供电

外部12V

尺寸

150×80×200mm
