OBM1553光纤总线监测器

OBM1553光纤总线监测器

产品描述
主要特点
技术参数

  OBM1553系统用于连接MIL-STD-1553B总线和远程分析仪。典型应用于航天电子LRU的EMC抗干扰测试。在暗室中,被测物暴露于高电磁场中,总线分析仪无法承受相应的高场强,则被放置在外部较远的位置。系统在暗室中的部分须进行屏蔽,控制室内的部分则无需进行屏蔽。OBM1553光线链路基本包括双通道传感器和接收器,通过双光纤线缆连接,为通过屏蔽室墙壁的信号交换提供必要的隔离。

  OBM15553S是自供电屏蔽单元。场强评比能力高达200V/m。内置6V铅电池可连续工作8小时不充电。测试结束后可用充电器充电。该单元有一个电源开关和两个LED显示灯,显示电源以及电池状态。发生器OBM1553S将总线A和B的电子形式转换为光纤形式。匹配该发生器的总线电平为0.86V~14V(峰值对峰值,线对线)。CB1为6V电池充电器,适用于230V,50Hz欧式总线。适配美国总线的版本为CB1/US,115V,60Hz。接收机OBM1553B看上去为插件类型模块,插入3U高机箱。相对于发生器来说,它将信号由光纤形式转换为电子形式。输出电平为4V,峰值对峰值,线对线。接收机该模块不能单独放置,需要一个外部机壳。机壳尺寸为19英寸,3U高,6个OMM-1插槽机架,3个OMM插槽机架。OMM-1宽度仅为19英寸机壳的一半,因此安装时需要一个特制的适配器。OMM-1和OMM都为模块供电。通过欧式总线供电,美式版本为OMM-1/US或OMM/US。

  双光纤线缆,是200/240um多模式线缆,连接器为ST,FBmmm,mmm代表线缆具体的长度,单位是米。因为运用直接调制技术,最大推荐长度为100米。

  系统部件

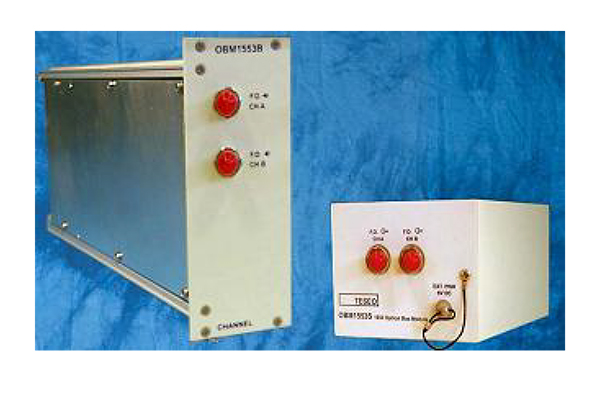

  双通道屏蔽发生器OBM1553S

  双通道发生器电池充电器CB1

  双通道非屏蔽接收机OBM1553B

  接收机盒,可选OMM-1或OMM

  双光纤线缆,型号FB

  测试配置

  双总线的最小配置单位为:n.1 OBM1553S, n.1CB1, n.1 OBM1553B, n.1oMM-1, n.1 FBxxx。在该配置中,只需要用到三个插槽。

  除了机壳的数量不变以外,更多总线的配置只需要乘以相应的总线对数即可,OMM-1可插3个OBM1553B(共6条总线),OMM可插6个OBM1553B(12条总线)。

  建议根据发生器的数量购买充电器,以保证充电同时进行,以保证各通道的信号发生。

未找到相应参数组,请于后台属性模板中添加

发生器模块OBM1553S

电压输入电平

0.86V~14V(峰值对峰值,线对线)

输入阻抗

>1000欧姆,75kHz~1MHz,正弦信号1Vrms

共模抑制

+/-10V,线—地,DC~2MHz

屏蔽

200V/m,最大到18GHz

电池工作时间

最大连续8小时

电池充电时间

2小时

电池充电连接器

5孔环形

连接器1553

3轴(Trompeter)

光纤连接器

ST

供电

6V内置电池

物理尺寸

108×89×67

操作温度

0℃~50℃

接收器OBM1553B

电压输出电平

4V(峰值对峰值,线对线)

升降时间

100/300ns,10%~90%

连接器1553

3轴(Trompeter)

光纤连接器

ST

物理尺寸

标准OMM插件

一般数据

OMM 标准 19英寸,3U机壳,6插槽

OMM—1 标准 9.5英寸,3U机壳,3插槽

光纤类型:200/240um 多模式

光纤最大长度:100mt

联系我们

下载

分类:
TESEO
文件大小:
571KB
下载量:
0
2020-05-20 22:35:19
