ODVM301光纤数码电压表模块

ODVM301光纤数码电压表模块

产品描述
主要特点
技术参数

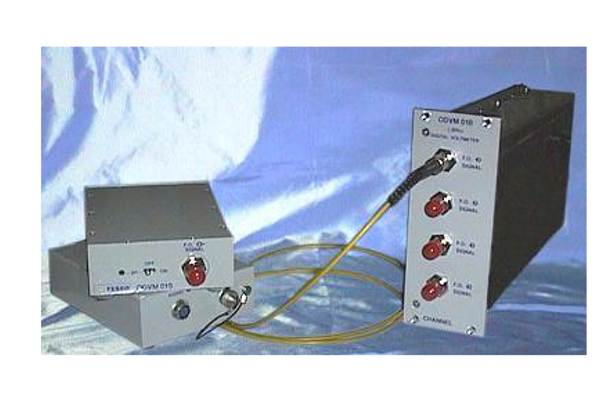

  光纤数码电压表系统用于如电磁干扰,噪声以及极高压情况下精确直流电压的测量。插件系统包含四个适配主机的通道,四个电池供电,屏蔽传感器,每一个都通过一条光纤通信线连接到基本插件上,配有单独的电池供电器。

  基本单元插件:ODVM301插件系统是一款数码电压表,1mV分辨率,+/-32V满量程。测量由远程卫星通过光纤链路进行控制,ODVM301P提供四个可选的电子接收机,可连接到四个卫星单元。MOCS主机可安装最多12个ODVM301P基本插件,共48个独立的光纤通道。每个通道的测量在主机的LCD上显示出来,以3个显著的十进制数字呈现。此外,通过内置的RS232和GPIB接口使其可读。读数为每两秒一个的速率显示。

  卫星单元:ODVM301S卫星尺寸小,电池供电,可在高电磁场特性环境下测试。可承受1kHz-18GHz内高达200V/m的电磁场,在各种环境下均可使用,表现不会有明显改变。可持续操作24小时,配电池充电。配开关,可控制电池状态。1M欧姆阻抗的差分输入,自动校准技术,数码过滤保证长时间精确操作以及噪声屏蔽。可使用输入电阻线缆,以保证被测设备不受环境和电磁场影响,总之,可呈现无干扰测试。电阻线缆长度可选,终端可选,内部驱动可选以测量高电压信号。

  除了基本插件和卫星单元之外,每一个插件单元都有CB4电池供电充电器。另有长至1km的光纤线缆,坚固的缫丝框架。可配光纤线缆馈通器。

  系统部件

  ODVM301P 四通道插件

  ODVM301S 电池供电卫星单元

  CB4 电池充电器

  FCmmm 光纤电缆(mmm=长度,单位米)

  FOBC ST ST光纤馈通器

  FPRF 光纤电缆缫丝框架

  RCcc 电阻线缆(cc=长度,单位厘米)

  选件

  不同长度和终端的电阻线缆

  带驱动器的电阻线缆

未找到相应参数组,请于后台属性模板中添加

  4通道插件,适配MOCS-MFD主机,接口为RS232和GPIB(每个主机最多可有48个独立通道)

  精确的直流电压测量

  差分,偶极测量

  1mV分辨率,±32V满量程

  1M欧姆输入

  LCD数字化显示

  可屏蔽1kHz~18GHz内高达200V/m的电磁场

电子参数

满量程输入

±32V

分辨率

1mV

精确度

0.5%(±1mV)

输入类型

真差分

输入阻抗

1M欧姆

测试速率

4/s

机械和环境参数

卫星单元

电池使用时间

持续>24小时

开—关>1000小时

电池充电时间

16小时

电池充电连接器

LEMO 5孔环形

电子输入连接器

HIROSE 4孔环形

光纤数码连接器

ST

尺寸

29.5×79×106mm

操作温度

-10℃~70℃

存放温度

-20℃~80℃

基本单元

光纤连接器

ST

尺寸

MOCS-MFD和MOCS-FD插件,可选RS232和GPIB

操作温度

0℃~50℃

存放温度

-20℃~70℃

附件

不同长度和终端的电阻线缆

带驱动器的电阻线缆

  产品应用:

  电源精确度测试

  设点稳定性测试

  传感器输出测试

  杂乱环境下一般电压测试
