OLE 汽车电子LIN总线

OLE 汽车电子LIN总线

产品描述
主要特点
技术参数

  OLE(Optical Lin Extender)LIN-Bus光纤扩展器,用光纤来扩展LIN总线,用于汽车电子抗扰度测试,包括自由场、带状线或者TEM小室的测试。

  LIN是本地互连网(Local Interconnect Network)的首字母缩写词。这是一条低成本、低速率、串行通信总线,用于车辆内的分布式电子系统。这是一类对其他总线的补充,像CAN是用于较快的或更高要求的运用。它是单线总线,其连接典型使用了性价比非常高的灵巧的传感器和激励器,CAN连接的带宽和多功能性在此处是不必要的。

  需要用 LIN的光纤扩展来提升在电波暗室测试敏感度的性能。

  这种情况,通常在控制室内附加到LIN(辅助测试设备)的LIN分析仪或任何其他组件一般放在辐射区域之外,但是附加到LIN网络的EUT必须遭到一发射天线的辐射。

  对EUT和辅助测试设备之间的去耦很容易完成,用一条光缆插在两个收发器之间,转换电信号为光信号,反之亦然。因为汽车EMC测试需要高电场值,至少在室内的靠近EUT的收发器必须进行RF屏蔽。

  OLE扩展器的组成:

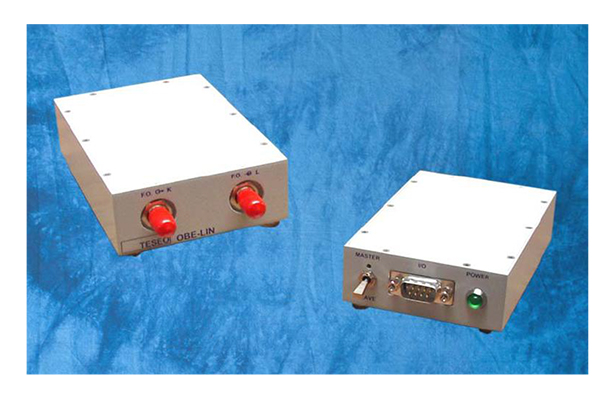

  两个相同的收发器(RX/TX单元)叫OBE-LIN。每个单元可通过一个手动开关配置成LIN master或slave标准。OBE-LIN不含电池。

  OBE-LIN单元放在暗室内供电通过EUT 12VDC电池正极节点(VBAT,GND)。

  OBE-LIN单元放在暗室外供电通过一12VDC专用电源。

  一个OBE-LIN-ALIM 电源 12VDC/0.5A,给暗室外的 OBE-LIN 供电。VBAT、LIN总线和地线端子可以在DB9(母)连接器上给用户连接。

  一条双线光缆FBxxx,xxx等于长度米。标准光缆是FB010,长10米。光纤连接器是ST型,光纤的尺寸是200/230 um。

  两个DB9(母)连接器,用户可以用于连接。

  EUT和OBE-LIN之间的电缆是用户的职责范围。有辐射场存在之处连接会有问题,必须短。

  典型配置:

  系统部件

  OBE-LIN or OBE-LIN2RXTX,收发器单元 (x 2)

  OBE-LIN-ALIM,12V电源用于OBE-LIN

  FB010,10米双线光缆

  两个DB9 阴性连接器,连接OBE-LIN

未找到相应参数组,请于后台属性模板中添加

  4通道插件,适配MOCS-MFD主机,接口为RS232和GPIB(每个主机最多可有48个独立通道)

  精确的直流电压测量

  差分,偶极测量

  1mV分辨率,±32V满量程

  1M欧姆输入

  LCD数字化显示

  可屏蔽1kHz~18GHz内高达200V/m的电磁场



数据速率

20kbit/s

总线接口

OBE-LIN兼容LIN标准版本1.2

OBE-LIN2兼容LIN标准版本1.22.0

总线终端

30kΩ (从动)/1kΩ (主动) 可选择

电气连接器

DB9 阳性

光连接器

ST

电源

12V 电源或汽车电池

光缆类型

200um

光缆长度

> 100mt

尺寸

129 x 79 x 29.5 mm (长 x 宽 x 高)

工作温度

0°C50°C

屏蔽

200V/m,到18GHz
