OSM 303-304-305光激励模块

OSM 303-304-305光激励模块

产品描述
主要特点
技术参数

  OSM303 和OSM304系统既可远端开动低功率、高功率的继电器也可开动其他不同设备(DC马达,线性激励器等等)。用于转换和线性激励的光激励模块由以下几项组成:一个有两独立光通道装在MOCS主机的基本插件,一条用于插件通道传送命令的光纤,1/2个屏蔽了的远端附属物,供电用电池,专用电池充电器。

  OSM系列的转换和激励插件,实现光纤远端控制低功率和高功率线的转换和多种不同的激励。它们为研究人员和工程师提供一个综合的技术方案,解决控制和远端管理EUT功能,不用为发射和敏感度测试感到不安。在强电磁场或高电压的环境中安全地执行任务。

  基本单元插件

  可用不同插件并控制不同的附属物。通用特性:

  两个独立的光通道使用两个不同的激励控制两个不同的附属物。

  在前面板和/或RS232GPIB接口 手动和/或远端激励。

  对不同的激励固定的或瞬时的倒换

  激励状态显示在插件面板

  光纤链路 200米

  OSM03P是通用模块,可以控制含2个1 A 50 V 继电器的OSM303S附属物,含2个30A 50V继电器的OSM304S附属物,含1个线性激励器的OSM05S附属物和将来其他的OSM系列。

  OSM04P插件是一专用模块用于车辆的点火控制(启动、加速、减速等等)可提供点火开关和加速器的全部功能。通常它使用OSM304S 和OSM305S附属物。

  附属物单元

  OSM303S:低功率继电器附属物单元

  尺寸小巧、电池供电的附属物单元OSM303S可以放在靠近转换点,也可放在难以到达的区域(例如发动机、工业设备)。它提供2条控制倒换的光纤,触点的最大负载为1 A, 50 V。OSM303S能承受的电磁场强度超过200 V/m频率范围10 kHz~18 GHz,工作在极其宽的环境范围而性能没有大的变化。

  它可以连续工作八小时以上,使用附件电池充电器充电大约14小时。

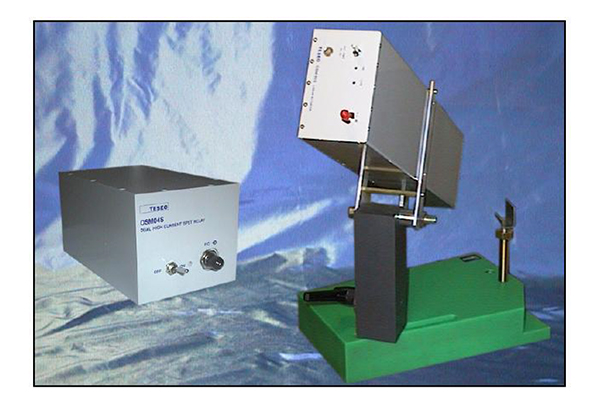

  OSM304S:高功率继电器附属物单元

  OSM304S提供2条控制光纤,常开触点的最大负载为30 A, 50 V。OSM304S能承受的电磁场强度超过200 V/m频率范围10 kHz~18 GHz,工作在极其宽的环境范围而性能没有大的变化。它使用外接电源类似汽车电池。

  OSM305S:线性激励附属物模块

  OSM305S提供1条控制线性激励的光纤,执行极点在两个方向的一次线性移动。

  移动的特性:

  移动总量:最少150 mm

  最大力量:10 kg

  激励时间:10 s全部移动

  OSM305S能承受的电磁场强度超过200 V/m频率范围10 kHz~18 GHz,工作在极其宽的环境范围而性能没有大的变化。它可以连续工作八小时以上(连续工作0.5小时),在短时间内用附件电池充电器充电。

  系统部件

  OSM303P:插在AFOM-MF和IMAGE-MF的两通道的通用插件

  OSM304P:插在AFOM-MF和IMAGE-MF的两通道的点火开关和踏板的专用插件

  OSM303S:有两个倒换低功率继电器附属物单元

  CB4:专用电池充电器

  OSM304S:有两个常开型高功率继电器附属物单元

  AL3:外接电源

  OSM305S:线性激励附属物单元

  CB2:专用电池充电器

  FCmmm:光缆(mmm=长度米)

  FOBCST:ST光缆馈通件(选件)

  FORF:光缆盘线架(选件)

  应用

  通常用于低功率或高功率转换

  通常用于线性或循环的激励

  模拟地面车辆的点火开关和加速器踏板

  在船只和飞机的EMC测试中模拟连续和瞬时倒换、线性的和循环的激励

未找到相应参数组,请于后台属性模板中添加

  插于MOCS主机的两通道插件

  经过光纤链路远端管理低功率继电器、高功率继电器、线性激励

  全手动或RS232GPIB管理所有功能

  屏蔽 >200 V/m电磁场10 kHz~18 GHz

OSM303P:通用控制器

SlotBus 兼容 (MOCS 主机),控制 OSM303S, OSM304S, OSM305S,2种不同的附属物控制,每附属物2种激励(固定或瞬时),手动或RS232GPIB控制功能,面板显示通道状态和远端控制

光连接器

ST

工作温度

0°C~+50°C

储存温度

-20°C~+70°C

OSM303S:低功率继电器附属物模块

由OSM303P 或 OSM304P控制,2个倒换继电器,触点  1 A 50

光连接器

ST

电连接器

6 x 1pole 2mm 微型插孔的插塞

电池充电器连接器

LEMO 5 poles 圆形

电池工作时间

8小时

电池充电时间

16小时

工作温度

0°C~+50°C

储存温度

-20°C~+70°C

尺寸

122 x 79 x 30 mm (仅箱子)

重量

330 g

OSM304P:点火开关和踏板控制器

SlotBus兼容 (MOCS主机),控制 OSM303S, OSM304S, OSM305S2种不同的附属物控制,每附属物2种激励(固定或瞬时),手动或RS232GPIB控制功能,面板显示通道状态和远端控制

光连接器

ST

工作温度

0°C~+50°C

储存温度

-20°C~+70°C

OSM304S:高功率继电器附属物模块

由OSM303P或OSM304P控制,2个常开型继电器,触点 30 A 50 V

光连接器

ST

电连接器

Type型号 5 HE301B/ MIL C-26482

外接电源连接器

LEMO 2 poles polarized

工作温度

0°C~+50°C

储存温度

-20°C~+70°C

尺寸

135 x 79 x 69 (仅箱子)

重量

860 g

OSM305S:线性激励附属物模块

由OSM303P或OSM304P控制,过范围保护

总移动

150 mm

最大力量

10 kg

总移动时间

10 s

光连接器

ST

电池充电器连接器

LEMO 5 poles circular

电池自治

8小时 (占空比20%)

电池充电时间

2 小时

工作温度

0°C~+50°C

储存温度

-20°C~+70°C

尺寸

443 x 113 x 72 (仅箱子)

重量

2500 g
