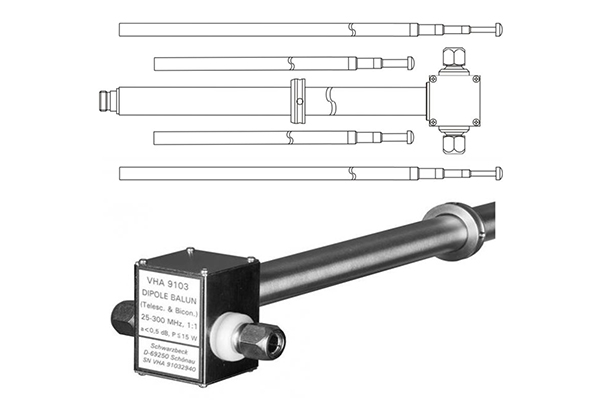

VHA9103半波调谐偶极子天线(30-300M)

VHA9103半波调谐偶极子天线(30-300M)

产品描述
主要特点
技术参数

       VHA9103半波调谐偶极子天线,最大有效发射功率10瓦,用于场强测试和产生预设VHF电磁场的参考。

未找到相应参数组,请于后台属性模板中添加

主要特点:

       VHA9103半波调谐偶极子天线,最大有效发射功率10瓦,用于场强测试和产生预设VHF电磁场的参考。

       可以使用BBA 9106或BBAL 9136等双锥元件或FBAL 9178或FBAB 9177等可折叠双锥元件,来代替2组伸缩元件。由于采用了锥形元件(单独订购),1:1巴伦/保持架可作为宽带天线使用,无需根据频率调整延伸长度。

       VHA 9103主要应用于EMC测试的发射测试。高度的对称性、精确的校准数据、出色的工艺和低损耗使得VHA 9103成为天线市场的主导balun。

       对于高场强的产生,我们建议使用4:1的baluns/支架VHBA 9123(50w)、VHBC 9133(1kw)、VHBD 9134(2.4kw)或VHBD 9134-4(4kw),它们提供了优越的效率和额定功率,特别是在低频范围内。

       使用精密的偶极子天线VHAP 和 UHAP可评估测试场的性能(场地归一化衰减)。

       天线支架是一个直径为22毫米的475毫米管,带有一个分度环,元件在垂直或水平平面上可以用3毫米螺钉固定位置,当插入到可拆卸的桅杆系统AM 9104可移动天线保持箱中时。天线高度从0.4米到4米。

       在VHA 9103的后端,高质量的N-female连接器提供与10米长同轴天线电缆AK 9513的接触。记录电缆损耗以校正场强或e.r.p.计算。

       半波调谐偶极子天线UHA 9105可作为VHA在高端频率范围的扩展(300-1000 MHz)。

标称频率范围

30 MHz-300MHz

偶极子元件扩展范围

0.485 ~ 5.00 m

推荐扩展长度

0.47 ~ 0.5 λ

Holder和 Balun衰减

0.25 ~ 0.6 dB

天线因子

-2.1~ +18.2 dB/m(50Ω)

各向同性天线增益

典型值+ 1.5 dBi

半功率波束宽度(E-Plane)

 78°

最大输入功率

10 W

连接器

N- female

长度

530 mm

重量

930 g
