CDN T2/3/4/8/RJ11/RJ45/CAN-L4/CAN-L5 用于非屏蔽平衡线对的耦合和去耦网络

CDN T2/3/4/8/RJ11/RJ45/CAN-L4/CAN-L5 用于非屏蔽平衡线对的耦合和去耦网络

产品描述
主要特点
技术参数

　　CDN-T系列耦合去耦网络

　　CDN-T系列耦合/去耦网络用于IEC61000-4-6/GB/T 17626.6标准射频场感应的传导抗扰度中要求的非屏蔽平衡线对的抗干扰测试。

　　

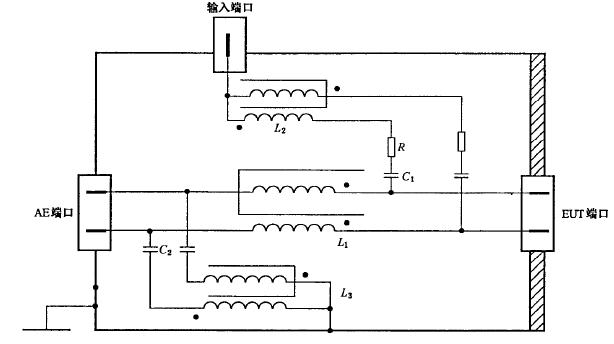

CDN



用于非屏蔽平衡线对的耦合去耦网络CDN-T2电路图

未找到相应参数组，请于后台属性模板中添加

具体指标：

型号 CDN-T2/3/4/5/8 CDN-RJ11/RJ45
RF-IN
频率范围 （10kHz）150kHz-80MHz/230MHz
功率输入 6W（持续）
退耦参数（RF In-AE） ＞20dB(150kHz-230MHz)
插损（RF In-EUT） 10dB±1dB(150kHz-230MHz）
连接器 BNC
EUT/AE
最大输入电压AC 100V
最大输入电压DC 150V
电流等级（AE-EUT） 0.5A
插损（AE-EUT） ＜1 dB(DC-1MHz）
＜10 dB(1MHz-100MHz）
连接器 压接端子 RJ11/RJ45
外观尺寸
宽x高x长 160mmx84.5mmx240mm



型号 CDN-CAN-L5 CDN-CAN-L4
RF-IN
频率范围 （10kHz）150kHz-80MHz/230MHz
功率输入 6W（持续）
退耦参数
(RF In-AE）		 PIN2+7:>35dB(150 kHz–230 MHz)
PIN3+6+9:>35dB(150kHz–200MHz)
>25dB(200MH–230 MHz)		 PIN2+7:>35 dB(150kHz–230MHz)
PIN3+9:>35 dB(150kHz–200MHz)
>25dB(200MHz–230MHz)
插损（RF In-EUT） 10dB±1dB(150kHz-230MHz）
连接器 BNC
EUT/AE
最大输入电压AC 50V
最大输入电压DC 50V
电流等级（AE-EUT） PIN2+7=0.5A; PIN3+6+9=3A PIN2+7=0.5A; PIN3+9=3A
插损（AE-EUT） PIN2+7:<1dB(DC-10MHz);
<10dB(10MHz-500MHz)
PIN3+6+9:<1dB(DC–100kHz)		 PIN2+7:<1dB(DC-10MHz);
<10dB(10 MHz–500MHz)
PIN3+9:<1dB(DC–100 kHz)
连接器 9-pol SUB-D 插头
外观尺寸
宽x高x长 160mmx84.5mmx240mm

订购信息：

CDN-T2, 压接端子2 pole, 150 kHz - 230 MHz
CDN-T2-10k, 压接端子2 pole, 10 kHz - 80 MHz
校准适配器, CDN-T2 / -AF2
CDN-T4, 压接端子4 pole, 150 kHz - 230 MHz
CDN-T4-10k, 压接端子2 pole, 10 kHz - 80 MHz
校准适配器, CDN-T4 / -AF4
CDN-T8, RJ45 jack 8 pole, 150 kHz - 230 MHz
校准适配器, CDN-RJ11
CDN-RJ45, RJ45 jack, 150 kHz - 230 MHz
校准适配器, CDN-RJ45 / -T8
校准适配器的安装支架包括50/150Ω适配器和50Ω终端
