EMCL 电磁注入钳

EMCL 电磁注入钳

产品描述
主要特点
技术参数

  射频电磁场会在互连电缆上产生共模电流而使电子设备降级。通过向被测试设备的电缆注入共模电流,可以模拟电子设备对E场和H场的影响。IEC 61000-4-6【GB/T 17626.6】定义了电子设备对150 kHz-230 MHz传导共模电流的抗扰度测试方法。

  在IEC 61000-4-6测试中规定,如果无法使用采用直接容性耦合技术的CDN时,可以使用EM-钳(电磁钳)。电磁钳是一种高效宽带的夹钳式注入设备,用于测试电子产品的抗扰度。电磁钳常用于测试非屏蔽的多根电缆。

未找到相应参数组,请于后台属性模板中添加

主要特点:

  很宽的频率范围:可用频率范围达100kHz-1GHz

  EMCL是测试多根电缆的理想设备,允许测试电缆直径达20mm

  包含测试所需的所有校准单元和校准数据

具体指标:

产品型号 EMCL-20 EMCL-35
频率范围 10 kHz-1GHz
阻抗 50Ω
连接端口 N型母头
最大输入电平
0.15MHz-100MHz 100W, 15 min. 100W, 15 min.
100MHz-230MHz 100W, 5min. 100W, 5min.
230MHz-1GHz 50W, 3 min. 50W, 3 min.
测试电缆直径 <20mm <37mm
重量 7 kg 14kg
尺寸(长x宽x高) 655x 20x80mm 666x135x120mm



EMCL  电磁注入钳

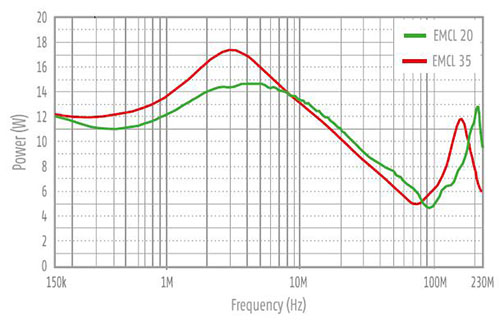

  10V等级所需的功放功率输出图(已经把6dB衰减和80%调制深度计算在内)



EMCL  电磁注入钳

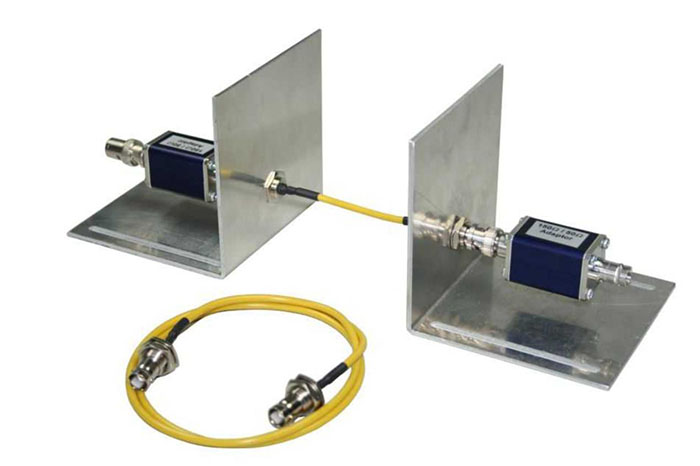

  EMCL 校准单元(标配)
