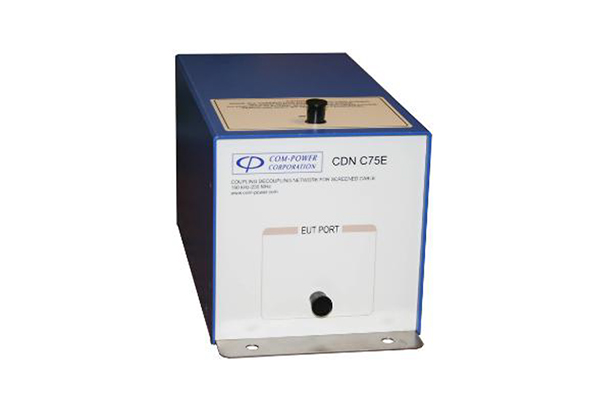

ISN/CDN-C75E阻抗稳定网络

ISN/CDN-C75E阻抗稳定网络

产品描述
主要特点
技术参数

  ISN/CDN-C75E是根据IEC/EN 61000-4-6和CISPR 16-1-2设计用于测试传导抗扰度的阻抗稳定网络,该阻抗稳定网络主要针对使用75欧姆同轴电缆进行数据通信的通信线缆。

未找到相应参数组,请于后台属性模板中添加

  频率范围:150kHz~30MHz(作为ISN使用时)

  150kHz~230MHz(作为CDN使用时)

  最大输入电压:40V(152dBuv)

  应用:适用于传输线阻抗为75Ω的同轴线缆

  额定电流:1A

  额定电压:310Vac,440Vdc

  连接器(RF端):50Ω,BNC(f)

  EUT/AE端口连接器:75Ω,BNC(f)

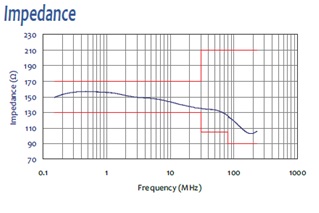

  共模阻抗:150kHz~30MHz,150Ω (±20Ω)

            30MHz~80MHz,150Ω (+60Ω/-45Ω)

            80MHz~230MHz,150Ω (±60Ω)

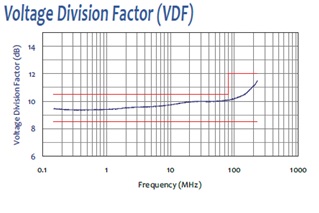

  分压系数:150kHz~80MHz,9.5dB(±1dB)

            80MHz~230MHz,9.5dB(+2.5/-1dB)

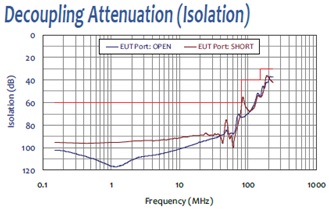

  隔离度:150kHz~80MHz,>60dB

          80MHz~150MHz,>40dB

          150MHz~230MHz,>30dB

  不对称插入损耗:最大3dB

  重量:2.8kg

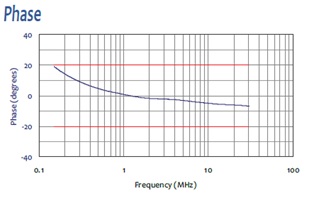

  参数图表:
