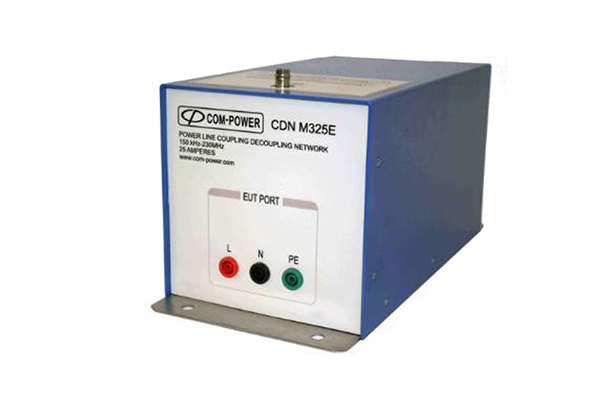

CDN-M325E耦合/去耦网络

CDN-M325E耦合/去耦网络

产品描述
主要特点
技术参数

  M系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的电源线测试,将干扰信号耦合到电源线中。

未找到相应参数组,请于后台属性模板中添加

  频率范围:150kHz~230MHz

  线数:3

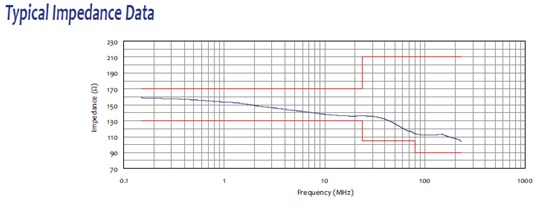

  共模阻抗:150kHz~24MHz,150Ω (±20Ω)

            24MHz~80MHz,150Ω (-45Ω/+60Ω)

            80MHz~230MHz,150Ω (±60Ω)

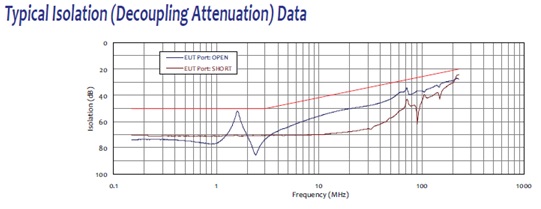

  隔离度:150kHz~1.5MHz,50dB

          1.5MHz~230MHz,50~20dB

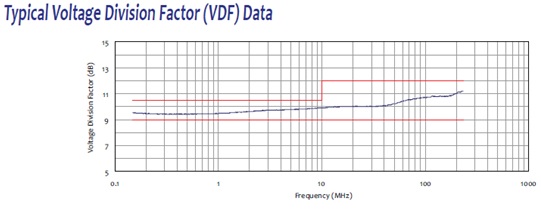

  分压系数:9.5dB(150kHz~10MHz,-0.5/+1dB;10MHz~230MHz,-0.5/+2.5dB)

  电流:25A

  电压(最大):250Vac,350Vdc(线-地)

  最大射频电压:40Vrms,152dBuv

  输入/输出连接器(电源端):4mm香蕉插座(带护套)

  连接器(RF端):50Ω,BNC(f)

  尺寸:332×155×166 mm

  重量:2.5kg

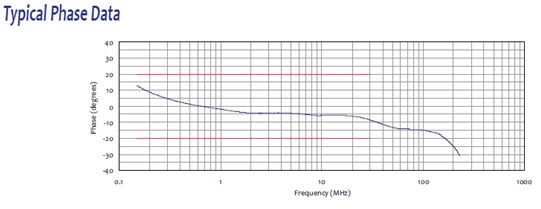

  参数图表:
