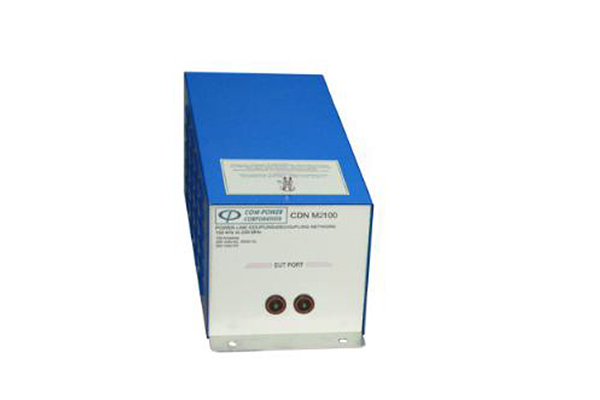

CDN-M2100耦合/去耦网络

CDN-M2100耦合/去耦网络

产品描述
主要特点
技术参数

　　M系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的电源线测试，将干扰信号耦合到电源线中。

未找到相应参数组，请于后台属性模板中添加

　　频率范围：150kHz～230MHz

　　线数：2

　　共模阻抗：150kHz～24MHz，150Ω (±20Ω)

　　          24MHz～80MHz，150Ω (-45Ω/+60Ω)

　　          80MHz～230MHz，150Ω (±60Ω)

　　隔离度：150kHz～1.5MHz，20～45dB

　　        1.5MHz～230MHz，45～20dB

　　分压系数：9.5dB(150kHz～10MHz，-0.5/+1dB;10MHz～230MHz，-0.5/+2.5dB)

　　电流：100A

　　电压(最大)：250Vac，350Vdc(线-地)

　　最大射频电压：40Vrms，152dBuv

　　输入/输出连接器(电源端)：多触点ID/S6AR-N-B4S

　　连接器(RF端)：50Ω，BNC(f)

　　尺寸：525×179×179 mm

　　重量：5.9kg

　

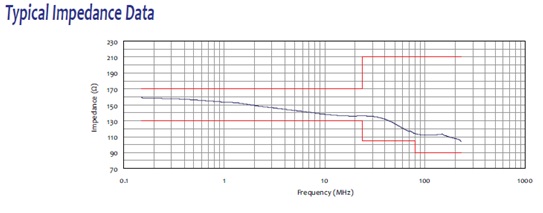

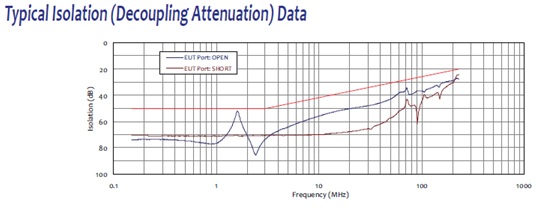

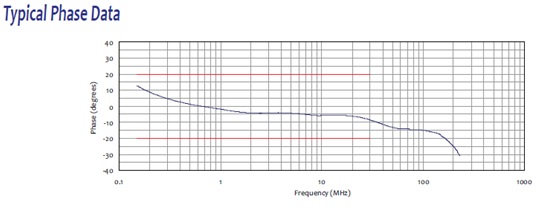

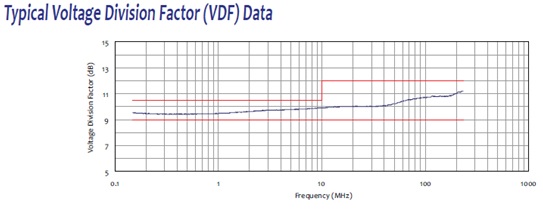

　参数图表：
