MP ESD Field set 静电发生器场测量套件

品牌:

LANGER

行业:

描述:

该静电放电测量装置是用来测量静电放电发生器的电场和磁场的。

关键参数:

品牌:

LANGER

产品描述

主要特点

技术参数

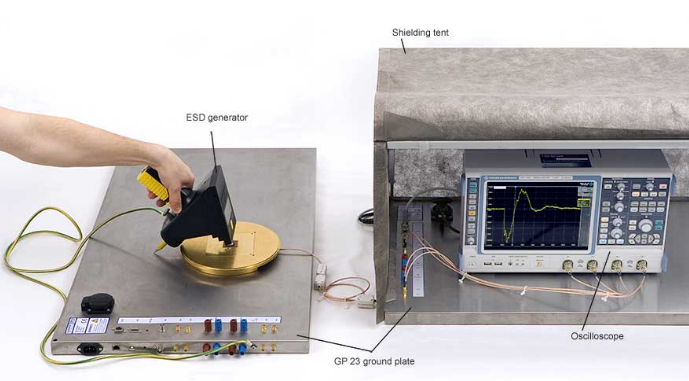

该静电放电测量装置是用来测量静电放电发生器的电场和磁场的。除测试脉冲外，ESD发生器还会产生电场和磁场干扰。因此，对于测试脉冲，这些干扰场会影响被测设备。在工作场所设置静电放电测量场，可以在将静电放电发生器位置改变为现场测量系统的同时，对附加的静电放电发生器场进行测量。了解静电放电发生器的电磁干扰场的强度和局域分布是抑制干扰的重要手段。

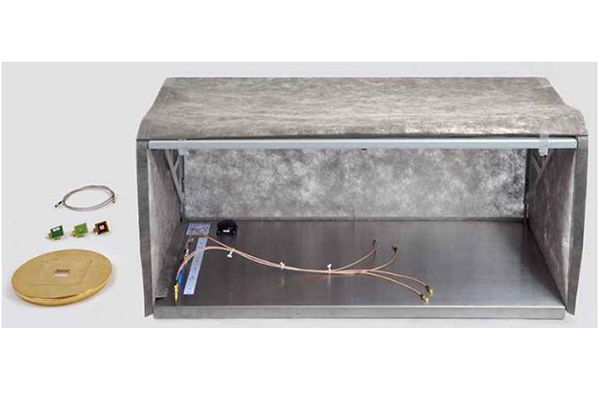

MP ESD Field set 包含以下附件：

BPM 02, 磁场计
EPM 02, 电场传感器
EFM 04, 电场传感器
GND 25, 接地板
GNDA 02, 接地适配器
ZG 23-1, 篷面拉杆
BZ 23-1, 屏蔽篷面
GP 23, 接地板
测试电缆

上一个

MP ESD Generator Calibration set 静电发生器校准测量套件

下一个

MP CI set 连接器和电缆的耦合电感测量套件

联系我们

获取报价

下载

MPESDFieldset静电发生器场测量套件

分类:

LANGER

文件大小:

1.1M

时间:

2020-05-23 16:37:06

所属人群:

所有人

MPESDFieldset静电发生器场测量套件

分类:

LANGER

文件大小:

1.1M

2020-05-23 16:37:06

所属人群:

所有人

北京世纪汇泽科技有限公司

备案号:京ICP备09064529号网站建设:中企动力南京

搜索

汇泽将安排专业的人员为您服务

产品信息

产品编号

缩略图

产品名称

零售价

*请输入价格

* 预购数量

操作

产品编号:

MP ESD Field set 静电发生器场测量套件

零售价: 0.0 Yuan Yuan

* 请输入价格

* 预购数量

移除 

联系信息

基本信息

联系方式与职位

企业信息

添加产品 X

产品分类：

全部产品



已选 0 个

频率范围	500 kHz～3 GHz
示波器校正	1.26 ∙ 106 ∙ ∫UAV dt
频谱分析仪校正	B/dB (µT): u / dB(µV) +122 - 20 log_10 (ω/Hz)
频谱分析仪校正	B/dB (µT): u / dB(µV) + 122 - 16 - 20 log_10 (f/Hz)

频率范围	3 GHz
测量输出	50 Ω, SMB
示波器校正	E [V/cm]: 3,55 ∙ 1012 ∙ ∫UAV dt
频谱分析仪校正	E/dB(µV/cm): u / dB(µV) + 251 - 20 log_10 (ω/Hz)
频谱分析仪校正	E/dB(µV): u / dB(µV) +251 -16 - 20 log_10 (f/Hz)
最大射频场强	< 1 kV/cm
最大脉冲场强	< 100 kV/cm

频率范围	1 MHz～3 GHz
测量输出	50 Ω, SMB
示波器校正	E [V/cm]: UAV ∙ 20 ∙ 10³
示波器校正	dE/dt [V/cm ∙ s]: 20 ∙ 103 ∙ dUAV / dt
频谱分析仪校正	E [V/cm]: UAV + 86 dB
频谱分析仪校正	dE/dt [V/cm ∙ s]: UAV + 86 dB + 20 ∙ log ω
最大射频场强	1 kV / cm
最大脉冲场强	100 kV / cm
