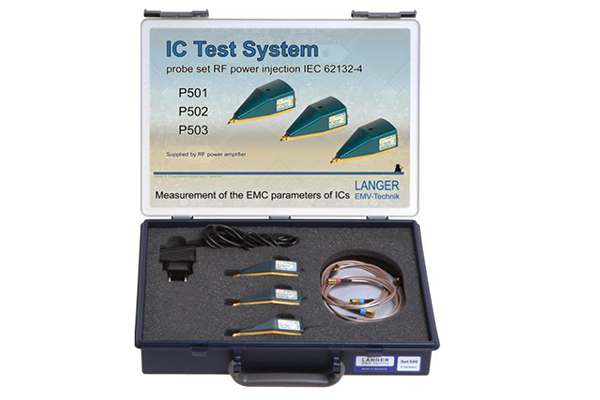

P500 set 射频功率注入探头组

P500 set 射频功率注入探头组

产品描述
主要特点
技术参数

        P500探头组用于根据IEC 62132-4进行传导抗扰度的测量。了解其抗扰度性能数据可以实现集成电路的优化。DPI耦合网络（P501、P502、P503）允许耦合不同频率范围和不同输入电压的射频干扰信号。

未找到相应参数组，请于后台属性模板中添加

P500 set 包含以下附件：



1、P501, DPI耦合网络

耦合电容的容量

3 µF

电压表（不带预放）

频率范围

16 kHz～3 GHz

测量输出

50Ω, SMB

传递系数

-40 dB

电流表（带预放）

1 dB 压缩点

120 dBµV

频率范围

2 MHz～3 GHz

IP3

134 dBµV

电流修正系数 R (2 MHz - 40 MHz) [dBΩ]

特性曲线

典型校正曲线 R (40 MHz - 3 GHz)

0 dBΩ ( = 1 V/A)

测量输出

50Ω, SMB

噪声系数

4.5 dB

电流比电压滞后

135 ps

电源电压

12 V / DC

最大正向功率

30 W

最大射频输入电压

50 Veff

最大射频输入电流

1 A

输入接口

50Ω, SMA

2、P502, DPI 耦合网络

耦合电容的容量

3 µF

电压表（带预放）

1 dB 压缩点

120 dBµV

频率范围

16 kHz～3 GHz

IP3

134 dBµV

测量输出

50Ω, SMB

噪声系数

4.5 dB

传递系数

0 dB

电流表（带预放）

1 dB 压缩点

120 dBµV

频率范围

2 MHz～3 GHz

IP3

134 dBµV

电流修正系数 R (2 MHz - 40 MHz) [dBΩ]

特性参数

典型校正曲线 R (40 MHz - 3 GHz)

0 dBΩ ( = 1 V/A)

测量输出

50Ω, SMB

噪声系数

4.5 dB

电流比电压滞后

135 ps

电源电压

12 V / DC

最大正向功率

30 W

最大射频输入电压

1 Veff

最大射频输入电流

1 A

输入接口

50Ω, SMA

3、P503, DPI 耦合网络

耦合电容的容量

3 µF

电压表（不带预放）

频率范围

16 kHz～3 GHz

测量输出

50 Ω, SMB

传递系数

-40 dB

电流表（带预放）

1 dB 压缩点

120 dBµV

频率范围

200 kHz～1 GHz

IP3

134 dBµV

典型校正曲线 R(2 MHz - 1 GHz)

0 dBΩ ( = 1 V/A)

电流修正系数 R (200 kHz - 2 MHz) [dBΩ]

特性参数

测量输出

50 Ω, SMB

噪声系数

4.5 dB

电流比电压滞后

240 ps

电源电压

12 V / DC

最大正向功率

30 W

最大射频输入电压

50 Veff

最大射频输入电流

1 A

输入接口

50Ω, SMA
